Pour en savoir plus sur l’entrée « configuration pour la sismicité », consultez cet article : ko | Analyse de la sismicité selon l’AISC 341 dans RFEM 6 .
Exigences pour les barres
Les vérifications suivantes pour les barres faisant partie du système résistant aux forces sismiques (SFRS) sont disponibles dans RFEM. The sections listed refer to Seismic Provisions AISC 341-22 [1].
- Limites largeur-épaisseur [Clause D1.1]
- Stabilité du contreventement des poutres - Résistance et rigidité requises [Sections D1.2a.1(b) pour IMF et D1.2b pour SMF]
- Stability Bracing of Beams – Maximum Spacing [Section D1.2a.1(c) for IMF and D1.2b for SMF]
- Stability Bracing of Beams at Hinge Locations – Required Strength [Section D1.2c.1(b)]
- Résistance requise du poteau [Clause D1.4a]
- Ratio d’élancement du poteau pour un assemblage non contreventé [Clause E3.4c.2b]
Limites largeur-épaisseur pour les exigences de ductilité
Les barres dans l’IMF sont désignées comme modérément ductiles selon la clause E2.5a. Les barres dans le SMF sont désignées comme des barres hautement ductiles selon la clause E3.5a.
Semelle du poteau

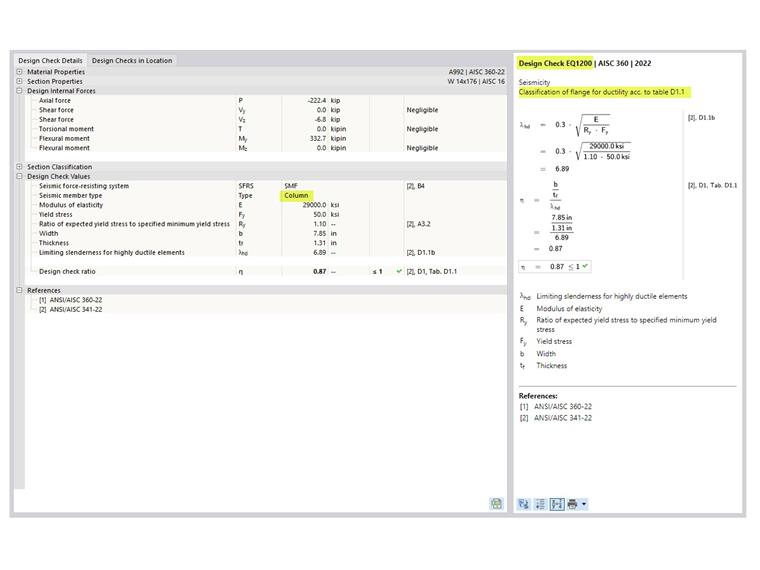

The column flange of SMF must satisfy the requirements of AISC Seismic Provisions Section D1.1 [1] for highly ductile members. Cette vérification est représentée par l’EQ 1200 dans RFEM (Figure 1).
Âme du poteau

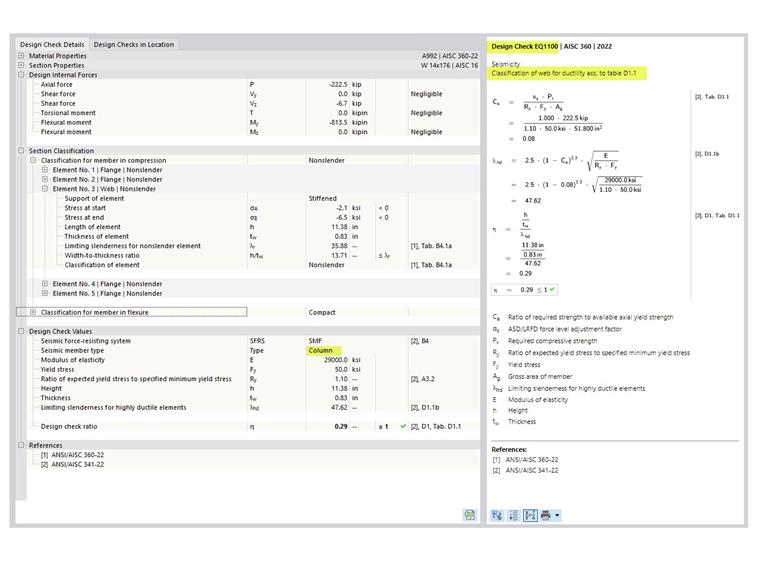

The limiting width-to-thickness ratio for webs of highly ductile members is determined using the governing load case for axial load, as stipulated in Section D1.4a [1]. Le cas de charge déterminant est basé sur toutes les combinaisons de charges, y compris la CO de gravité seule, la CO avec une charge sismique standard et la CO avec une charge de sismicité de sur-résistance. Cette vérification est illustrée dans l’EQ 1100 de RFEM (Figure 2).
De la même manière que pour les poteaux, les vérifications largeur-épaisseur sont également effectuées pour les poutres.
Contreventement de stabilité des poutres

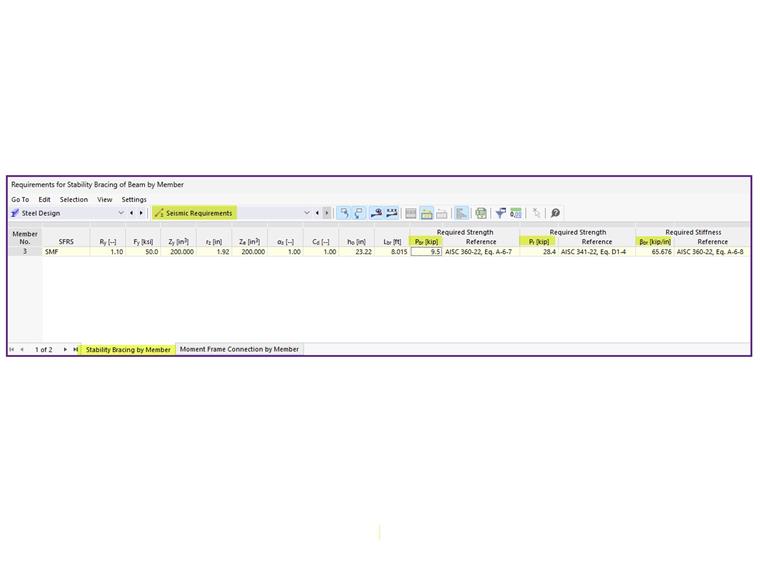

La résistance et la rigidité requises pour les contreventements de stabilité sont répertoriées dans l’onglet « Contreventement de stabilité par barre » sous « Exigences sismiques » (Figure 3). Ces valeurs peuvent être comparées à la résistance et à la rigidité disponibles calculées lors de la vérification des barres de contreventement intégrées à la poutre. Aucun détail de vérification n’est disponible (uniquement les références).
Deux valeurs différentes sont indiquées pour les résistances requises. La première valeur, Pbr, s’applique aux contreventements de stabilité situés à l’extérieur de la position de l’articulation plastique. Pbr is defined in Equation A-6-7 of Appendix 6 of AISC 360 [3]:
| Pbr | Résistance requise pour les contreventements de stabilité |
| Mr | Résistance en flexion de la poutre requise. Mr = Ry Fy Z/ αs [Équation D1-1 de l'AISC 341] |
| Cd | Facteur de double courbure = 1,0 [AISC 341 Section D1.2a(b)] |
| ho | Distance entre le centre de gravité de la semelle ho = d - tf |
La deuxième valeur plus élevée, Pr, concerne spécifiquement les contreventements de stabilité à l’emplacement de l’articulation plastique. It is defined in Equation D1-4 of AISC 341 [1]:
| Pr | Résistance requise du contreventement de la poutre de stabilité à l'emplacement de l'articulation plastique |
| Ry | Rapport de la limite d'élasticité attendue sur la limite d'élasticité minimale définie |
| Fy | Limite d'élasticité minimale définie |
| Z | Module de section plastique efficace d'une section (ou d'une connexion) à l'emplacement de l'articulation plastique |
| αs | Facteur d'ajustement du niveau de force LRFD-ASD = 1,0 pour LRFD et 1,5 pour ASD |
| ho | Distance entre le centre de gravité de la semelle |
La rigidité requise, βbr, est définie dans l’Équation A-6-8 de l’Annexe 6 :
| d | Hauteur utile |
| d | Hauteur statique efficace |
| d | Hauteur statique efficace |
| fy | Limite d'élasticité de l'acier d'armature |
| d | Hauteur statique efficace |
L’espacement maximal des contreventements de stabilité doit être conforme aux exigences de la clause D1.2a.1(c) de l’AISC 341-22 pour l’IMF et de la clause D1.2b pour la SMF.
| Lbr | Espacement maximal des poutres de stabilité |
| ry | Rayon de giration autour de l'axe faible |
| E | Module d'élasticité |
| Ry | Rapport de la limite d'élasticité attendue sur la limite d'élasticité minimale définie |
| Fy | Limite d'élasticité minimale définie |

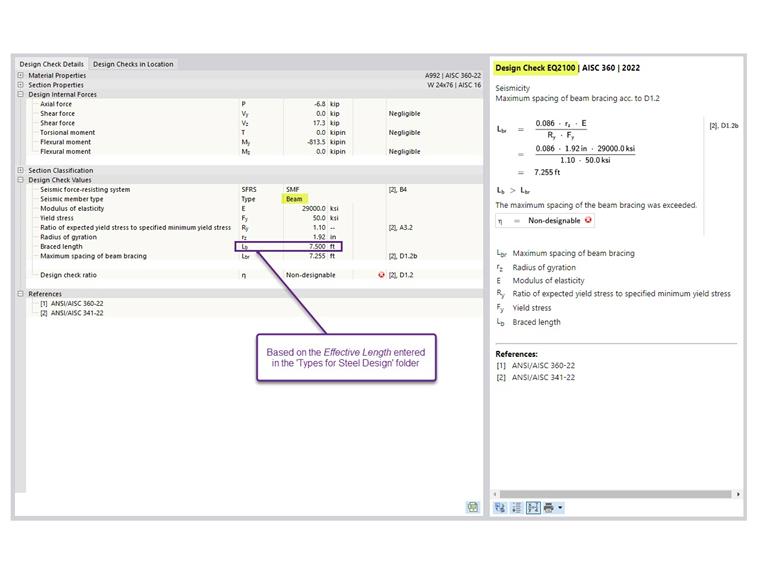

La vérification de l'espacement maximal est présentée avec les autres exigences de barre sous « Ratios de vérification des barres ». Le détail de la vérification est présenté dans l’EQ 2100 (Figure 4). La longueur contreventée Lb est la longueur efficace spécifiée pour le déversement (LTB).

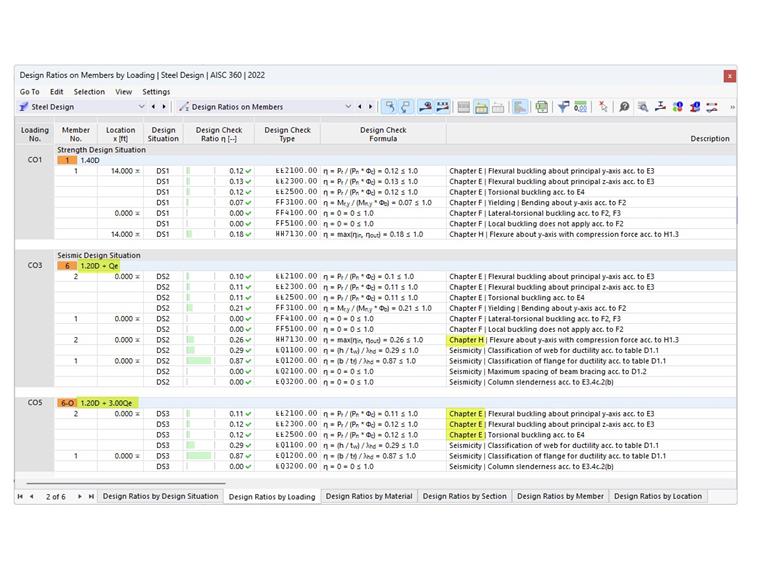

Résistance requise du poteau
Tous les poteaux qui font partie du système résistant aux forces sismiques (SFRS) doivent être calculés avec les charges de sur-résistance. Dans de nombreux cas, l’effort normal amplifié n’a pas besoin d'être combiné avec les moments fléchissants concurrents. L’option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion dans les poteaux pour l’état limite de sur-résistance est activée par défaut. Cette option peut être désactivée dans la « Configuration de sismicité ».
Pour les combinaisons de charges standard sans sur-résistance due à l’effet de charges sismiques, la charge combinée est vérifiée selon le chapitre H de l'AISC 360-22.
Pour les combinaisons de charges avec une charge sismique de sur-résistance, les chapitres F et H ne sont pas cochés lorsque l’option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion dans les poteaux pour l’état limite de sur-résistance est activée.
In Example 4.3.2 of the seismic manual [2], the controlling case from both load combinations, standard and overstrength, needs to be considered.
Les moments fléchissants résultant d’une charge appliquée entre les points d’appui latéral peuvent contribuer au flambement du poteau. Il est donc nécessaire de les considérer en même temps que les charges axiales en désactivant l’option permettant de négliger les moments.
Ratio d’élancement du poteau pour assemblage non contreventé

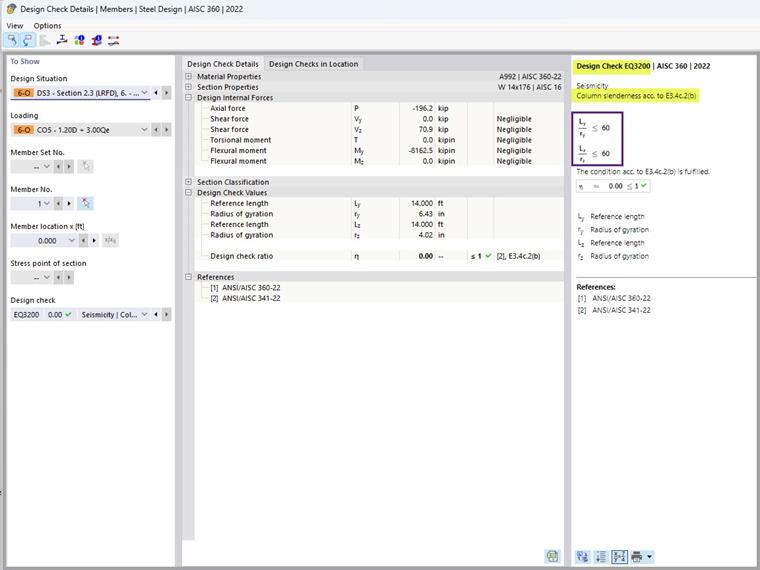

For columns in SMF with no transverse member bracing at the connection, the potential for out-of-plane buckling at the connection shall be minimized by limiting the slenderness ratio L/r to be equal to or less than 60, according to Section E3.4c.2b [1]. Les assemblages non contreventés se produisent dans des cas particuliers, par exemple dans une ossature à deux étages sans plancher intermédiaire.
Dans tous les autres cas, l’option permettant de répondre à cette exigence peut être désactivée dans la « Configuration de sismicité ».
Les exigences pour les assemblages sont traitées dans l’article ko | AISC 341-16 Résistance d'assemblage de portiques résistants à la flexion dans RFEM 6 .
