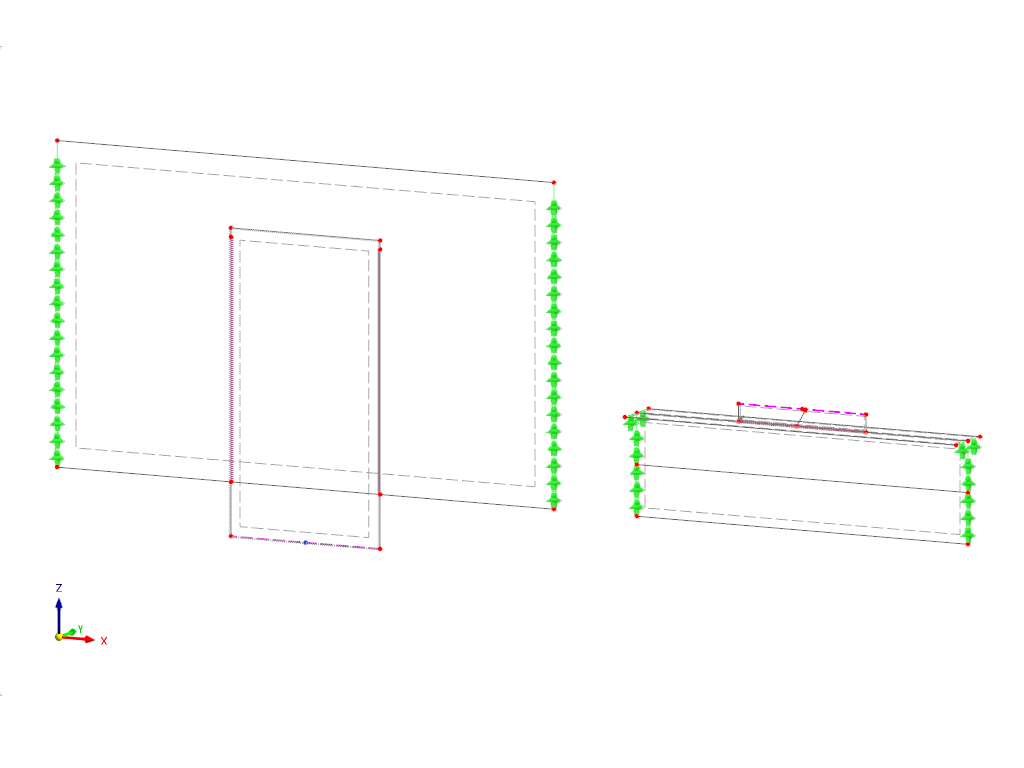

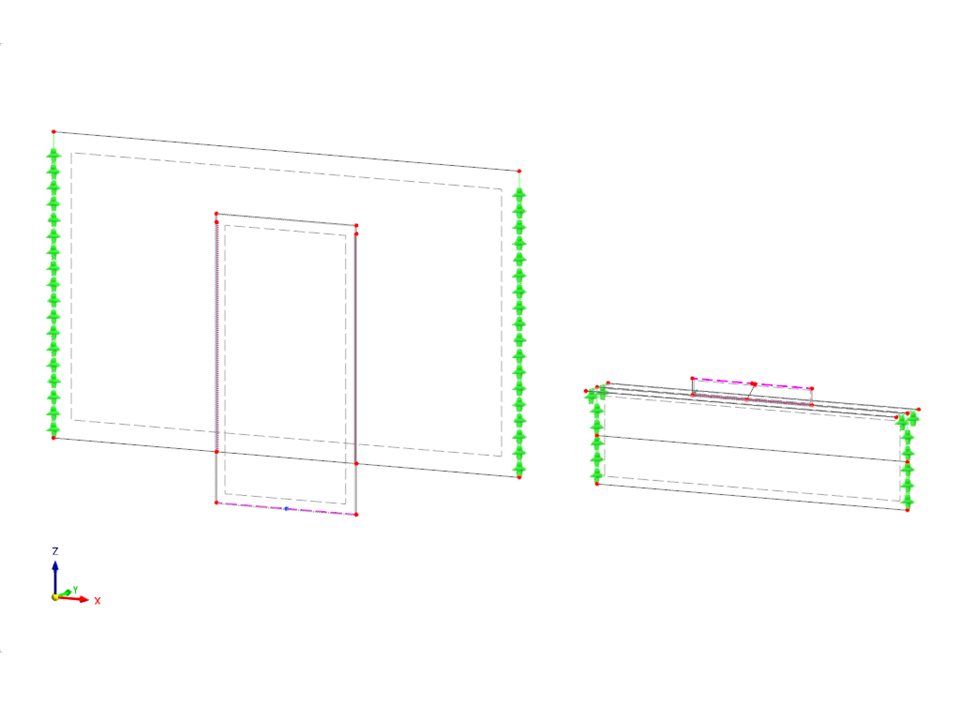

Este modelo demuestra el diseño de soldaduras de filete según AISC 360-22 utilizando RFEM 6. Se utiliza el complemento de Análisis Tensión-Deformación para determinar las tensiones en las soldaduras entre superficies, y la relación de tensiones se calcula basándose en los límites de tensión de la norma. Se incluyen dos ejemplos del Volumen 1 de AISC: Ejemplos de Diseño para ilustrar la aplicación.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Cálculo de cordón de soldadura AISC
| Número de nudos | 31 |
| Número de líneas | 33 |
| Número de barras | 4 |
| Número de superficies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,216 t |
| Dimensiones (métricas) | 2,794 x 1,067 x 0,150 m |
| Dimensiones (imperiales) | 9.17 x 3.5 x 0.49 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
