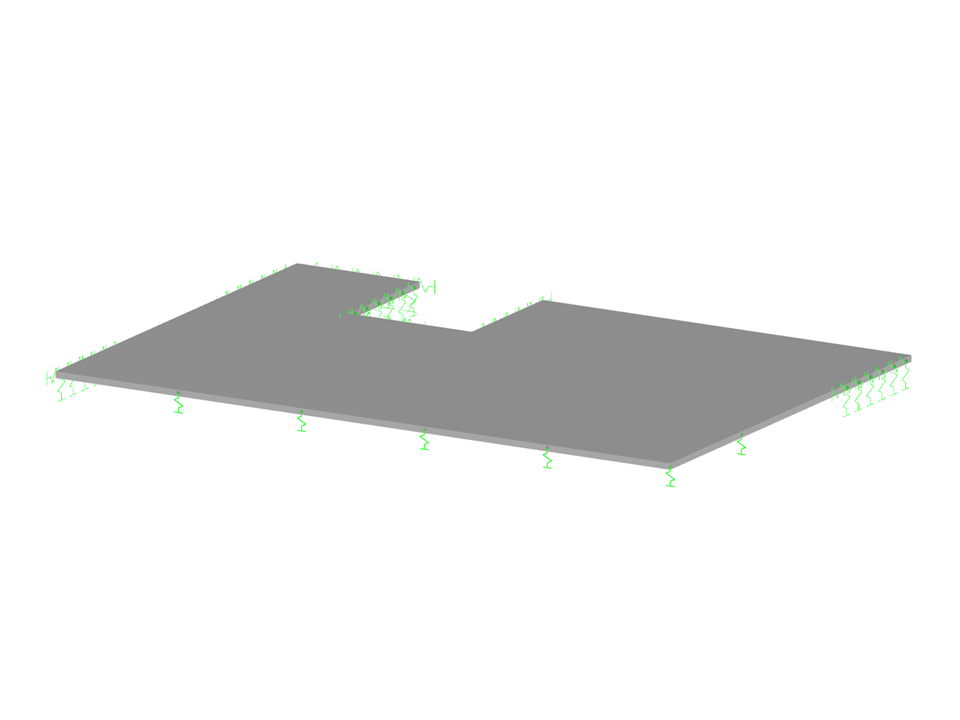

Losa de hormigón armado con apoyos elásticos en nudo y en línea
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Losa de hormigón armado
| Número de nudos | 25 |
| Número de líneas | 20 |
| Número de barras | 0 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 240,000 t |
| Dimensiones (métricas) | 25,000 x 0,000 x 17,000 m |
| Dimensiones (imperiales) | 82.02 x 0 x 55.77 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
