Descargue el modelo de un tanque de acero aquí y ábralo con el software RFEM estructural de FEA.
Este modelo se utilizará en el seminario web gratuito "Análisis de tensiones de superficies y barras en RFEM 6" el 13 de diciembre de 2022 (alemán, 15 de diciembre de 2022, inglés).
Modelo utilizado en

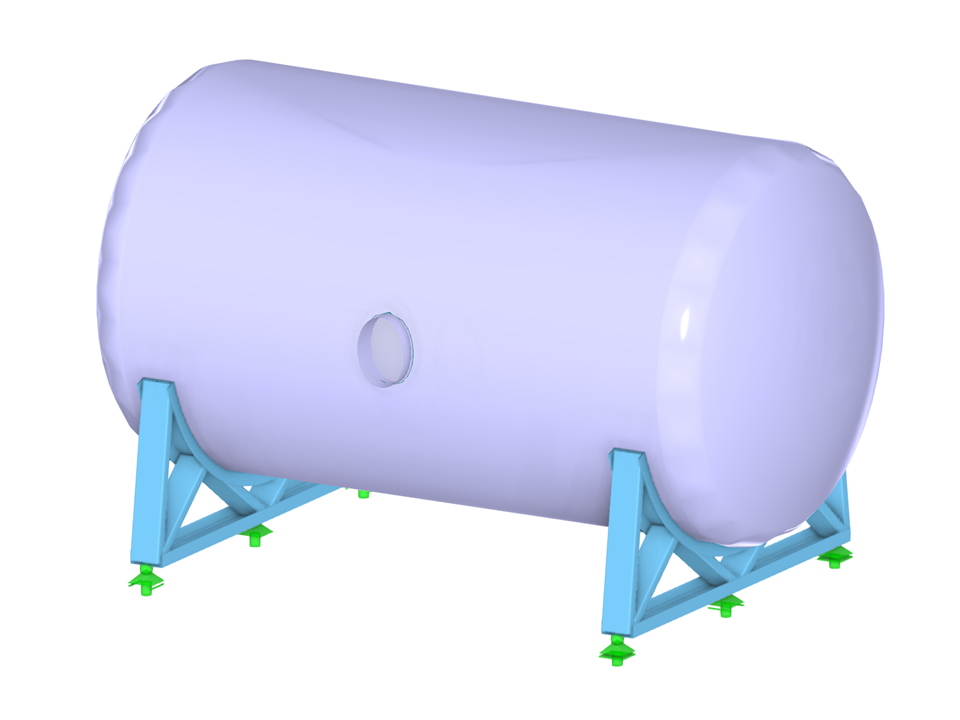

Tanque de acero
| Número de nudos | 38 |
| Número de líneas | 46 |
| Número de barras | 18 |
| Número de superficies | 11 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 7.869 t |
| Dimensiones (métricas) | 4,337 x 2,536 x 2,411 m |
| Dimensiones (imperiales) | 14.23 x 8.32 x 7.91 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
