Descargue aquí el modelo con rejilla con superficies de transferencia de carga y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizará en el seminario web gratuito "Las preguntas más frecuentes de los usuarios al soporte de Dlubal" el 30 de agosto de 2022 (alemán, 1 de septiembre de 2022, inglés).
Modelo utilizado en

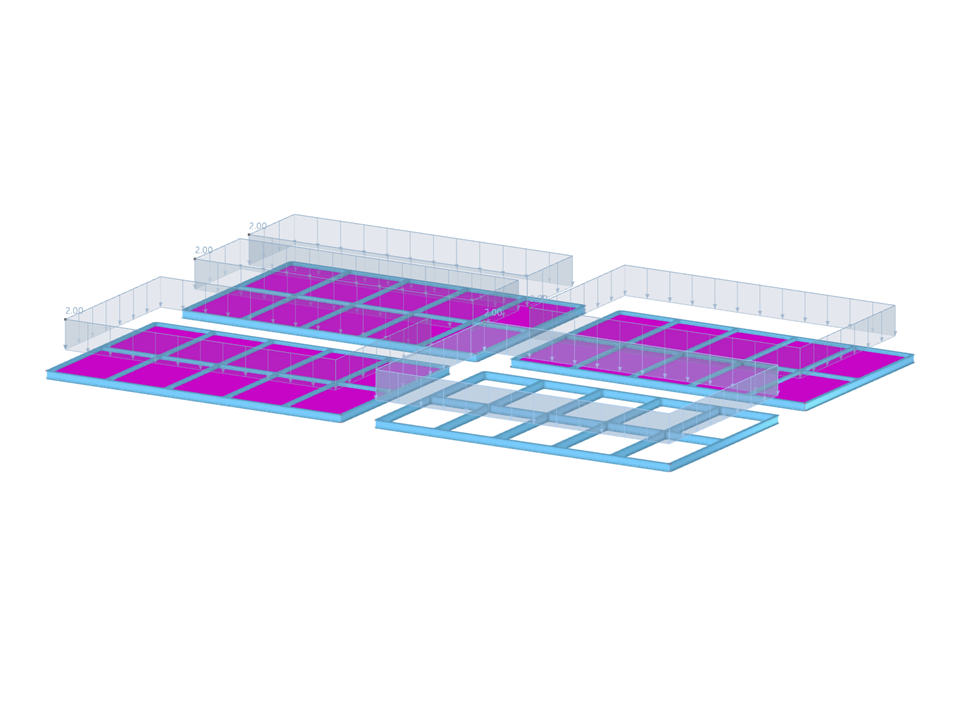

Rejillas de viga con superficies de transferencia de carga
| Número de nudos | 72 |
| Número de líneas | 119 |
| Número de barras | 108 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 14.444 t |
| Dimensiones (métricas) | 26,500 x 0,000 x 18,000 m |
| Dimensiones (imperiales) | 86.94 x 0 x 59.06 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
