Descargue el modelo de una estructura de acero aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito "Creación automática de combinaciones de carga en RFEM 6 y RSTAB 9" el 14 de junio de 2022 (alemán, 21 de junio de 2022, inglés).
Modelo utilizado en

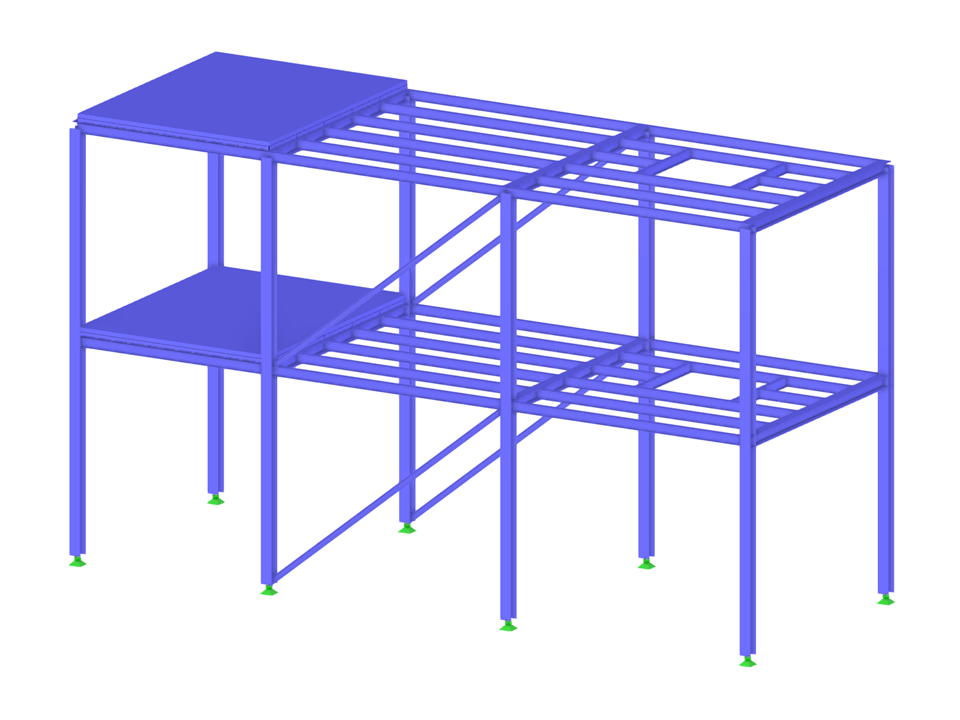

Pórtico de acero
| Número de nudos | 60 |
| Número de líneas | 98 |
| Número de barras | 98 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 24.312 t |
| Dimensiones (métricas) | 14,000 x 8,000 x 5,000 m |
| Dimensiones (imperiales) | 45.93 x 26.25 x 16.4 feet |
