Scarica qui il modello di una struttura in acciaio e aprilo nel programma agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito "Creazione automatica di combinazioni di carico in RFEM 6 e RSTAB 9" il 14 giugno 2022 (in tedesco, 21 giugno 2022, inglese).
Modello utilizzato in

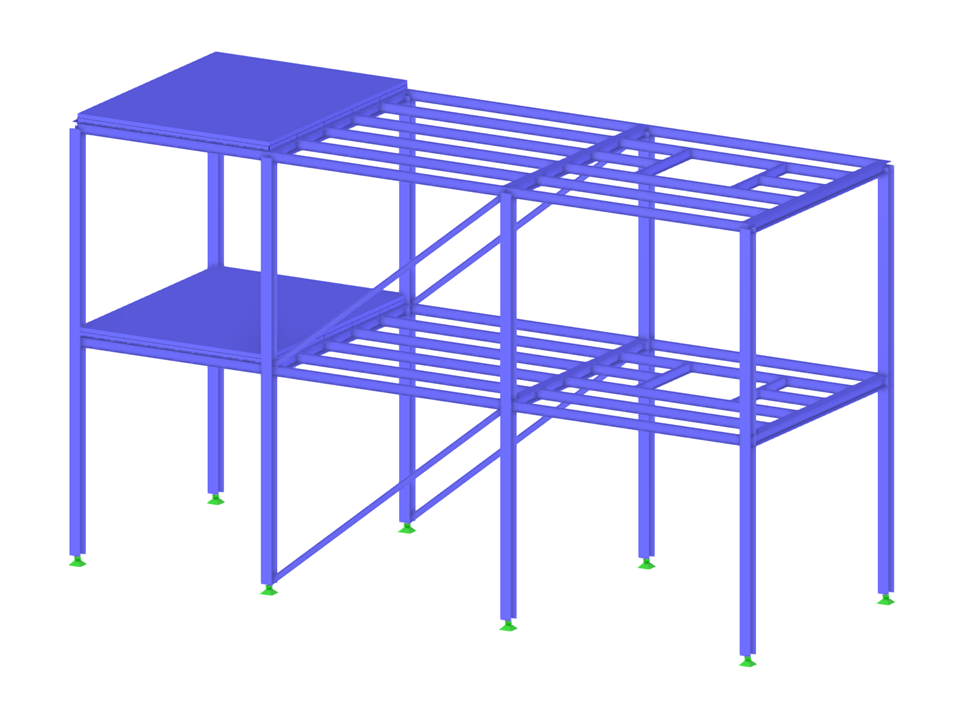

Ponteggio in acciaio
| Numero di nodi | 60 |
| Numero di linee | 98 |
| Numero di aste | 98 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 24,312 t |
| Dimensioni (metriche) | 14.000 x 8.000 x 5.000 m |
| Dimensioni (imperiali) | 45.93 x 26.25 x 16.4 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
