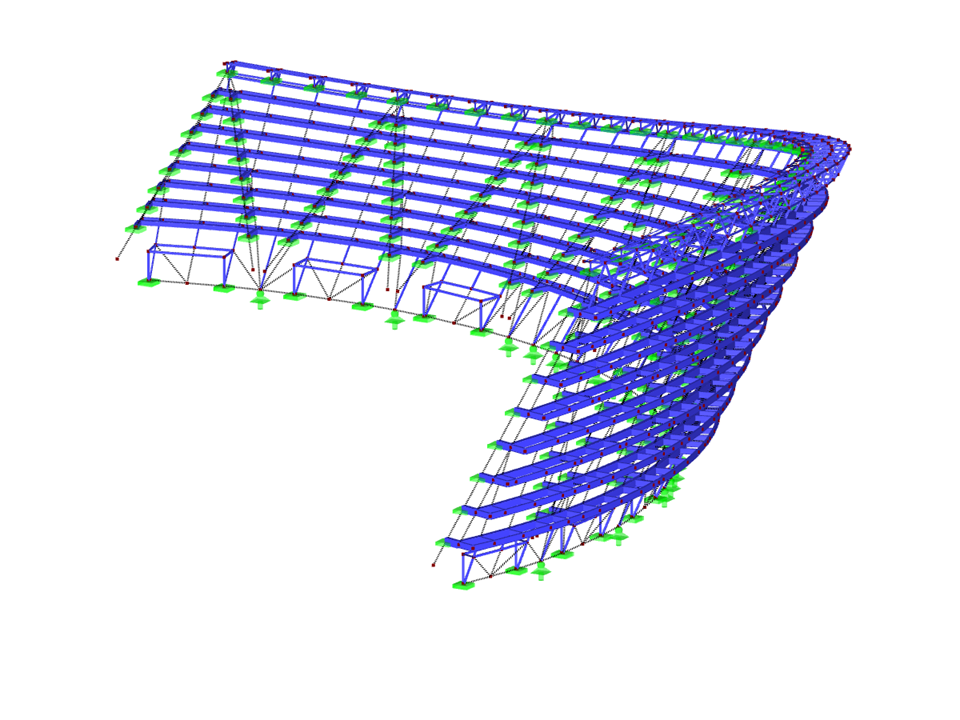

El modelo muestra una exigente estructura de fachada de acero en el Centro Deportivo Olímpico de Suzhou, China. La planificación estructural fue realizada por Huana Engineering Consulting (Beijing) Co., Ltd. (SuP Ingenieure GmbH), que también supervisa otros elementos como el estadio y la fachada. Demuestra métodos avanzados de construcción en acero y la exitosa relación entre estética y sofisticación técnica. Todos los detalles relevantes de la construcción están documentados con precisión.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Fachada de acero en Suzhou
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1433 |
| Número de barras | 2915 |
| Número de casos de carga | 11 |
| Número de combinaciones de carga | 24 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 368,981 t |
| Dimensiones (métricas) | 93,927 x 93,154 x 31,373 m |
| Dimensiones (imperiales) | 308.16 x 305.62 x 102.93 feet |
| Versión del programa | 8.24.01 |
Duración: 00:00:18 min
Duración: 00:00:06 min
Duración: 00:50:04 min
Duración: 02:50:31 min
Duración: 01:05:41 min
Duración: 00:01:12 min
Base de datos de conocimientos
Duración: 00:00:45 min
Duración: 00:00:58 min
Duración: 00:01:01 min

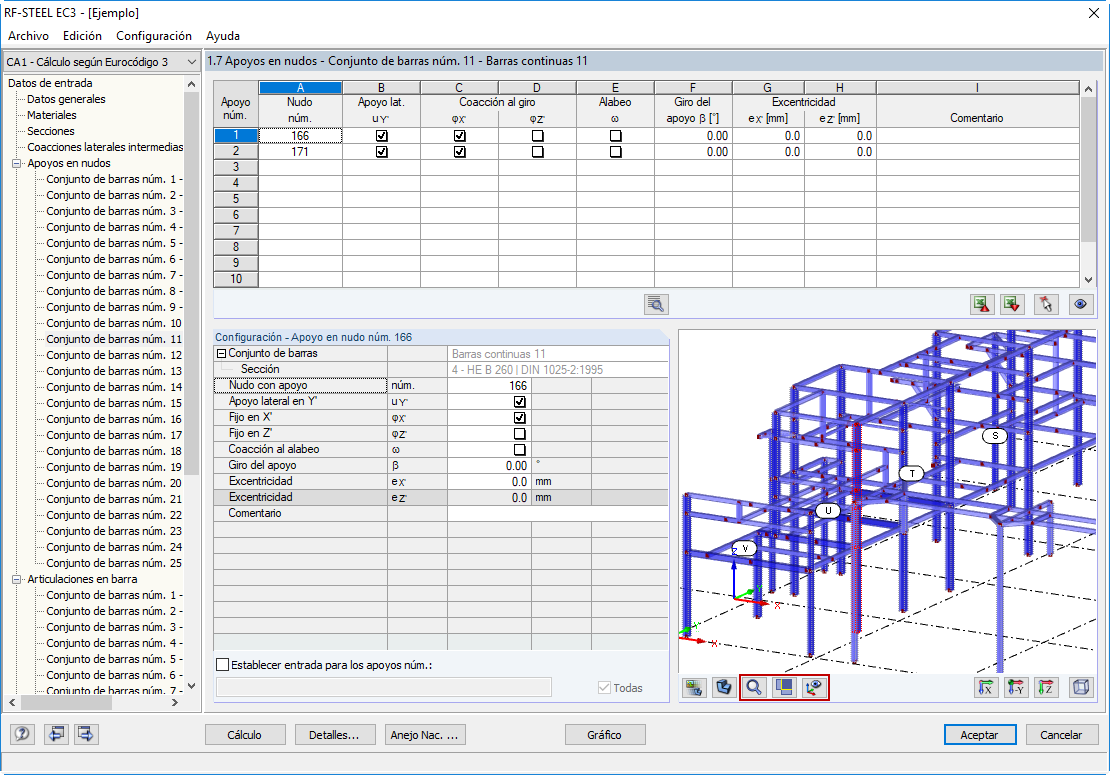

Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
