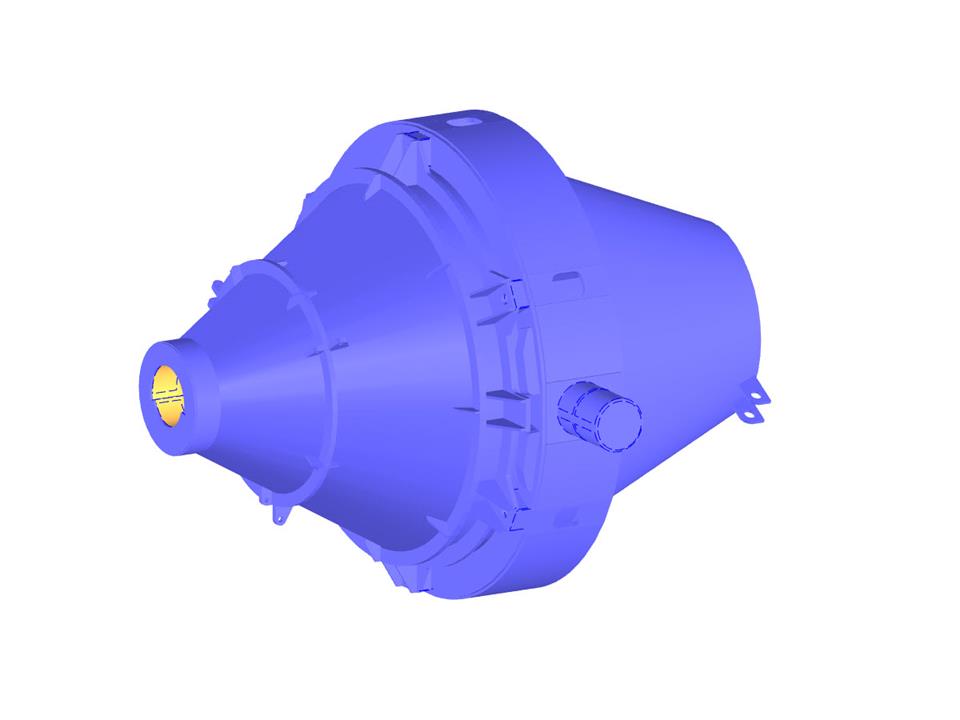

Modelo 3D de la retorta en RFEM
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 2342 |
Número de líneas | 2292 |
Número de barras | 466 |
Número de superficies | 575 |
Número de sólidos | 14 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 1 |
Peso completo | 67.473 t |
Dimensiones (métricas) | 7,303 x 5,957 x 5,975 m |
Dimensiones (imperiales) | 23.96 x 19.54 x 19.6 feet |
Versión del programa | 5.29.01 |
