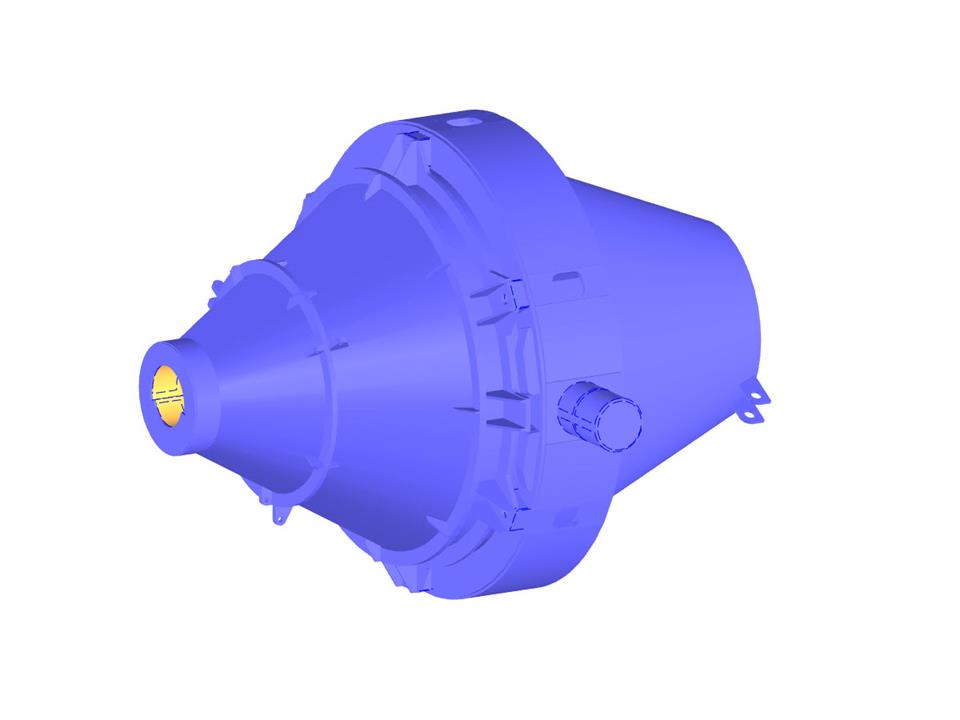

3D model konvertoru v programu RFEM
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 2342 |
| Počet linií | 2292 |
| Počet prutů | 466 |
| Počet ploch | 575 |
| Počet těles | 14 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Celková hmotnost | 67,473 t |
| Rozměry (metrické) | 7,303 x 5,957 x 5,975 m |
| Rozměry (imperiální) | 23.96 x 19.54 x 19.6 feet |
| Verze programu | 5.29.01 |
Délka: 02:50:31 min
Databáze znalostí
Délka: 00:01:12 min
Délka: 00:00:45 min
Databáze znalostí
Délka: 00:00:58 min
Databáze znalostí
Délka: 00:01:01 min
Délka: 00:01:05 min
Délka: 00:00:35 min
V přídavném modulu RF‑/STEEL EC3 se stabilitní analýza sad prutů provádí standardně obecnou metodou (EN 1993‑1‑1, čl. 6.3.4). Přitom je třeba správně stanovit podporové podmínky pro náhradní konstrukci se čtyřmi stupni volnosti. V dnes běžně používaných 3D modelech můžete rychle ztratit přehled o poloze sad prutů v konstrukci.
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
Průřezové charakteristiky v programech RFEM a RSTAB obsahují různé typy smykových ploch. Tento odborný článek vysvětluje výpočet a význam těchto různých hodnot.
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Určitý průřez nechci v přídavném modulu RF-/STEEL EC3 posoudit. Mohu tento průřez z výběru rychle odstranit?
Jsou modely a prezentace ze semináře z roku 2018 volně k dispozici a můžete mi je prosím poslat?
Jak mohu ve výsledcích RF-STEEL Surfaces zobrazit membránová napětí?
V přídavném modulu RF-/STEEL EC3 posuzuju sadu prutů, výpočet však není úspěšný. Systém je nestabilní a zobrazí se hlášení "Neposouditelné - ER055) Nulová hodnota kritického momentu na segmentu".
Čím by to mohlo být?
Pomocí přídavného modulu RF-STEEL EC3 posuzuji průřez vytvořený v programu SHAPE-THIN, program ale zobrazí chybové hlášení "ER006 Nepřípustný typ c/t-části průřezu u průřezu typu Obecný". Co s tím mohu dělat?
Jak mohu exportovat účinné délky z modulu RF-STABILITY do aplikace EXCEL?
