Descargue el modelo de una nave de acero aquí y ábralo con el programa de elementos finitos RFEM. Este modelo se creó en el curso de formación en línea "Tutorial de RFEM 6 para principiantes". Representa el estado actual del vídeo "Crear nuevo modelo - Datos generales".

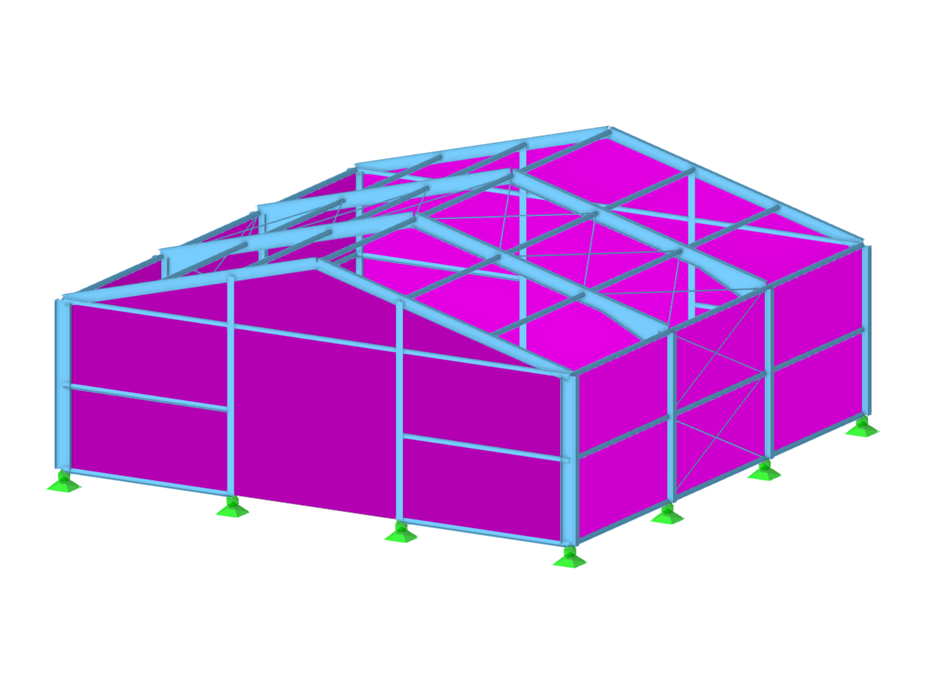

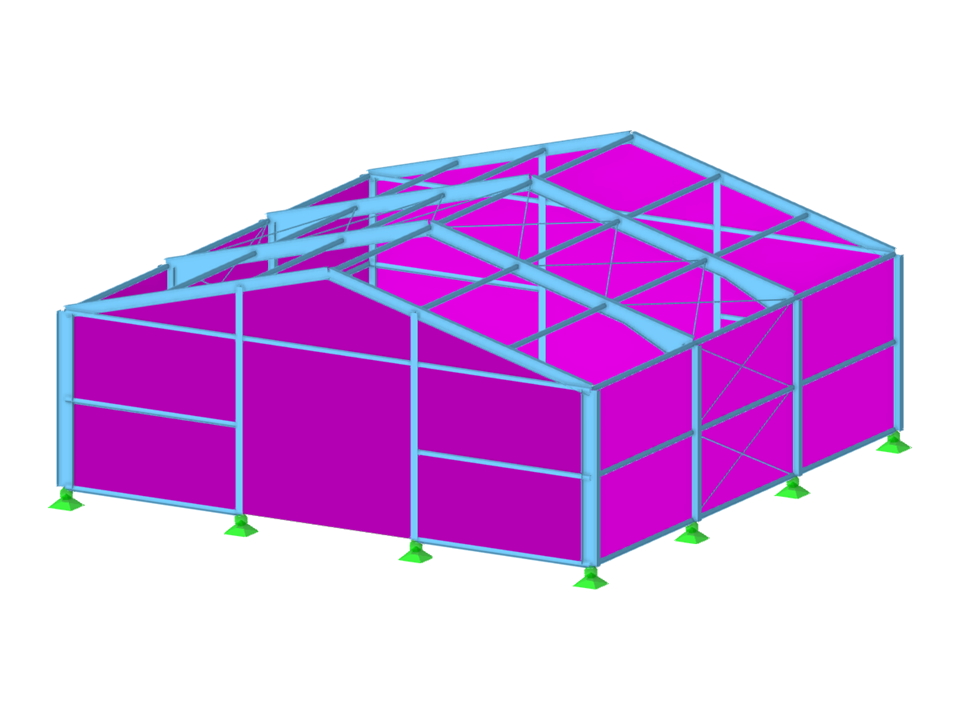

Sala de acero de la formación en línea | 16
Número de nudos | 60 |
Número de líneas | 89 |
Número de barras | 87 |
Número de superficies | 4 |
Número de sólidos | 0 |
Número de casos de carga | 13 |
Número de combinaciones de carga | 120 |
Número de combinaciones de resultados | 0 |
Peso completo | 13.724 t |
Dimensiones (métricas) | 15,000 x 6,500 x 15,000 m |
Dimensiones (imperiales) | 49.21 x 21.33 x 49.21 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
