Manual en línea de RFEM | Superficies
Descargue el modelo de una nave de acero aquí y ábralo con el programa de elementos finitos RFEM. Este modelo se creó en el curso de formación en línea "Tutorial de RFEM 6 para principiantes". Representa el estado actual del vídeo "Crear nuevo modelo - Datos generales".
Modelo utilizado en

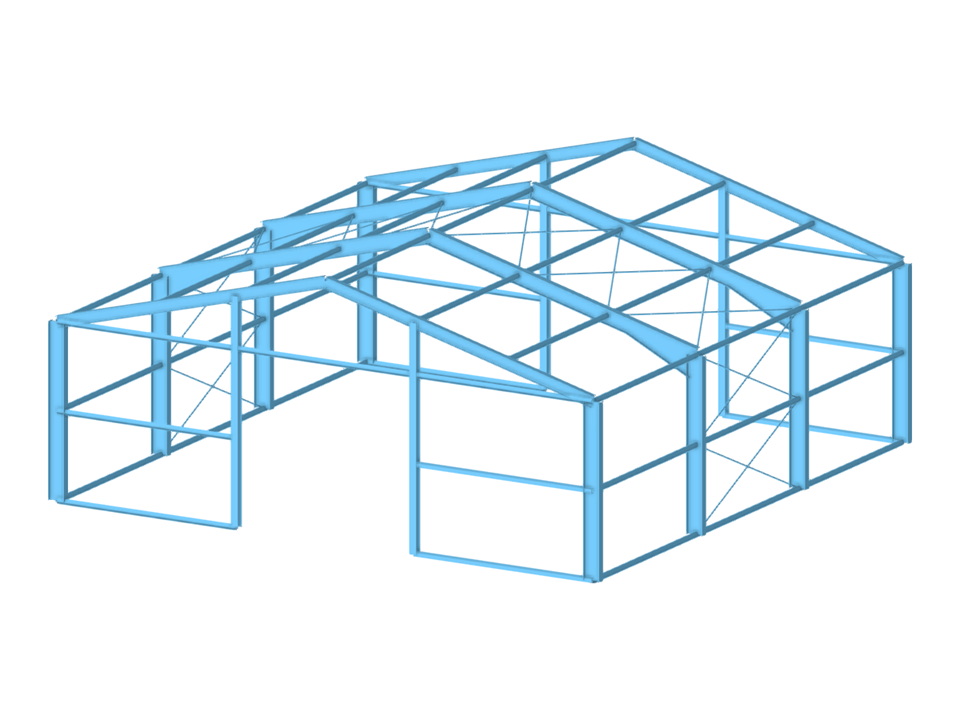

Sala de acero de la formación en línea | 08
| Número de nudos | 61 |
| Número de líneas | 87 |
| Número de barras | 87 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 13.724 t |
| Dimensiones (métricas) | 15,000 x 6,500 x 15,000 m |
| Dimensiones (imperiales) | 49.21 x 21.33 x 49.21 feet |
