Faça aqui o download do modelo de um pavilhão em aço e abra-o com o programa de elementos finitos RFEM. Este modelo foi criado na formação online "RFEM 6 Tutorial for Beginners". Representa o estado atual do vídeo "Criar novo modelo - Dados gerais".

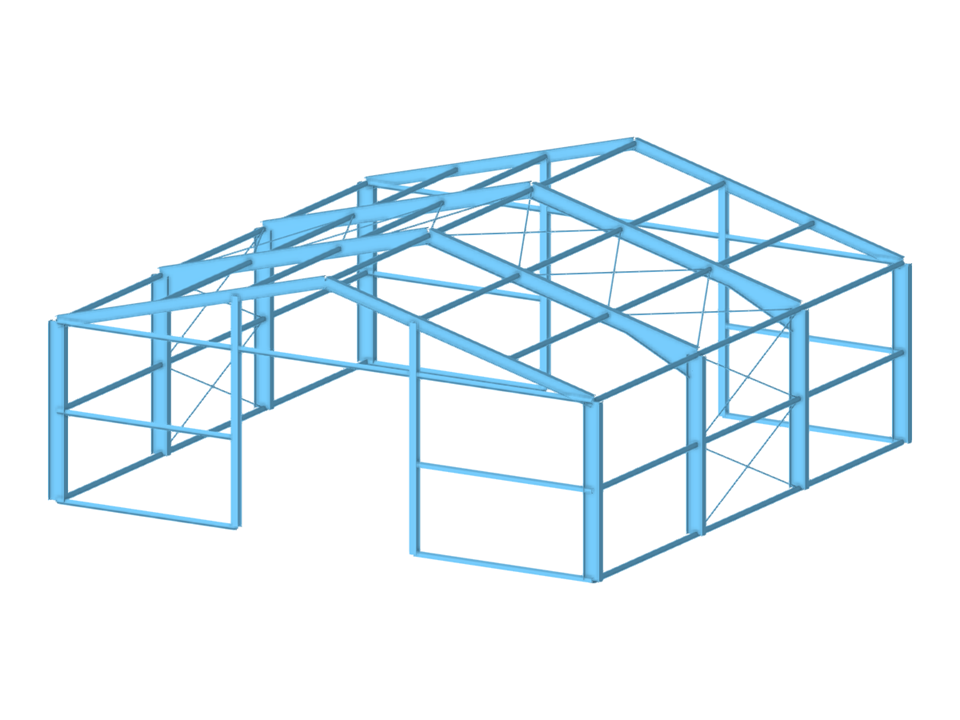

Pavilhão de aço da formação online | 08
Número de nós | 61 |
Número de linhas | 87 |
Número de barras | 87 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 0 |
Peso total | 13,724 t |
Dimensões (métricas) | 15,000 x 6,500 x 15,000 m |
Dimensões (imperial) | 49.21 x 21.33 x 49.21 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
