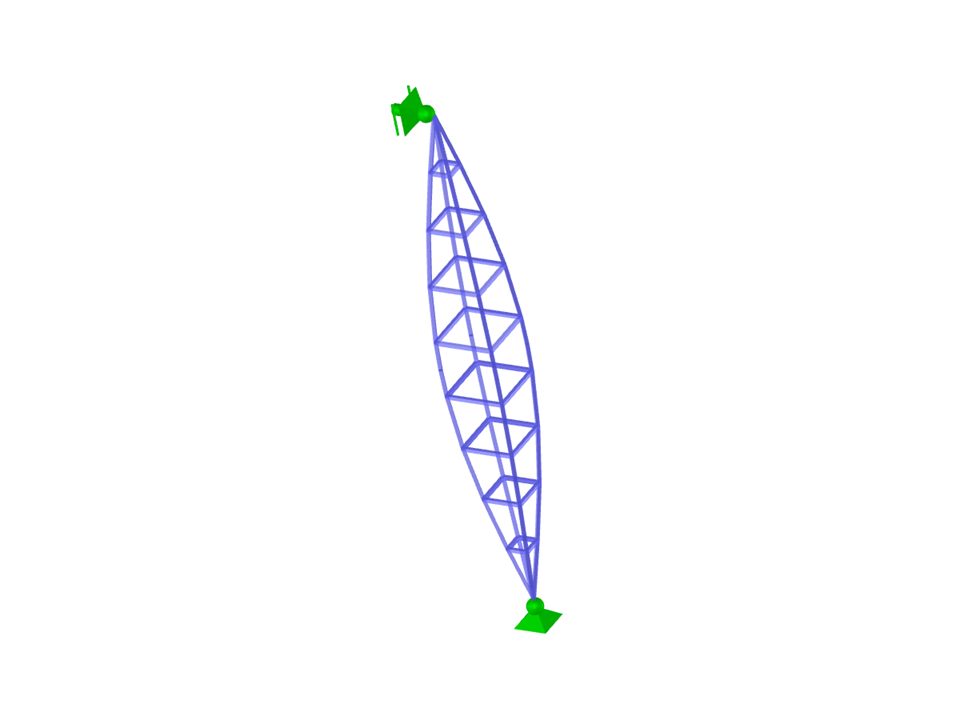

El modelo ilustra la determinación práctica del factor de carga crítica en una estructura de acero. Integra los parámetros esenciales como el factor de carga, el pandeo, el eta y la deformación para la evaluación crítica de los puntos de carga. La construcción muestra con precisión las áreas de ramificación que deben tenerse en cuenta en la simulación. La imagen vinculada presenta la representación gráfica de la vista de la estructura y destaca secciones de construcción significativas.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Acero Coeficiente de carga crítica
| Número de nudos | 39 |
| Número de líneas | 72 |
| Número de barras | 72 |
| Número de casos de carga | 1 |
| Peso completo | 0,052 t |
| Dimensiones (métricas) | 0,500 x 1,822 x 4,512 m |
| Dimensiones (imperiales) | 1.64 x 5.98 x 14.8 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
