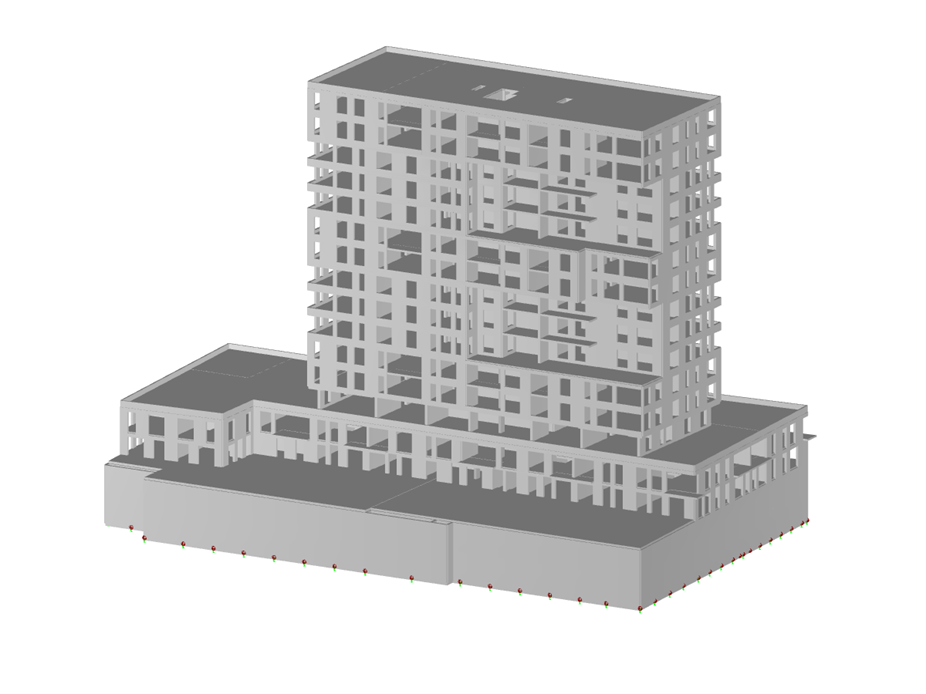

El modelo presenta un edificio residencial de hormigón armado de última generación que muestra una estructura robusta y una expresión contemporánea. La representación digital ofrece detalles precisos y realistas mediante líneas contrastadas y proporciones equilibradas. La organización clara y el diseño innovador de elementos se muestran en perspectivas ilustrativas. El proyecto se desarrolló en colaboración con bauart Konstruktions GmbH & Co. KG. Este modelo simboliza un enfoque exigente para conceptos modernos de viviendas.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Edificio de apartamentos de hormigón armado
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 6335 |
| Número de líneas | 8964 |
| Número de barras | 64 |
| Número de superficies | 1267 |
| Número de casos de carga | 22 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 38149.150 t |
| Dimensiones (métricas) | 80,170 x 48,848 x 55,528 m |
| Dimensiones (imperiales) | 263.02 x 160.26 x 182.18 feet |
| Versión del programa | 5.25.01 |
2025-05-08
