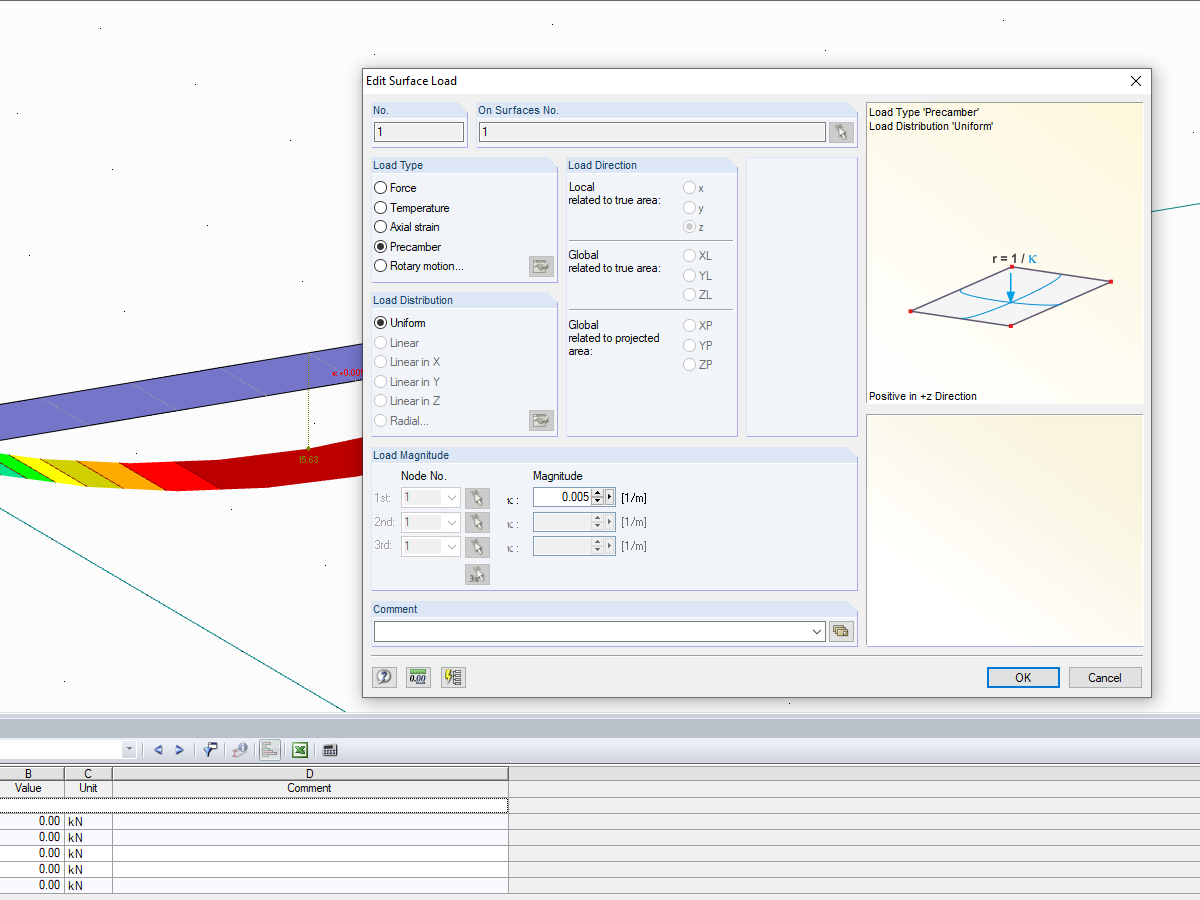

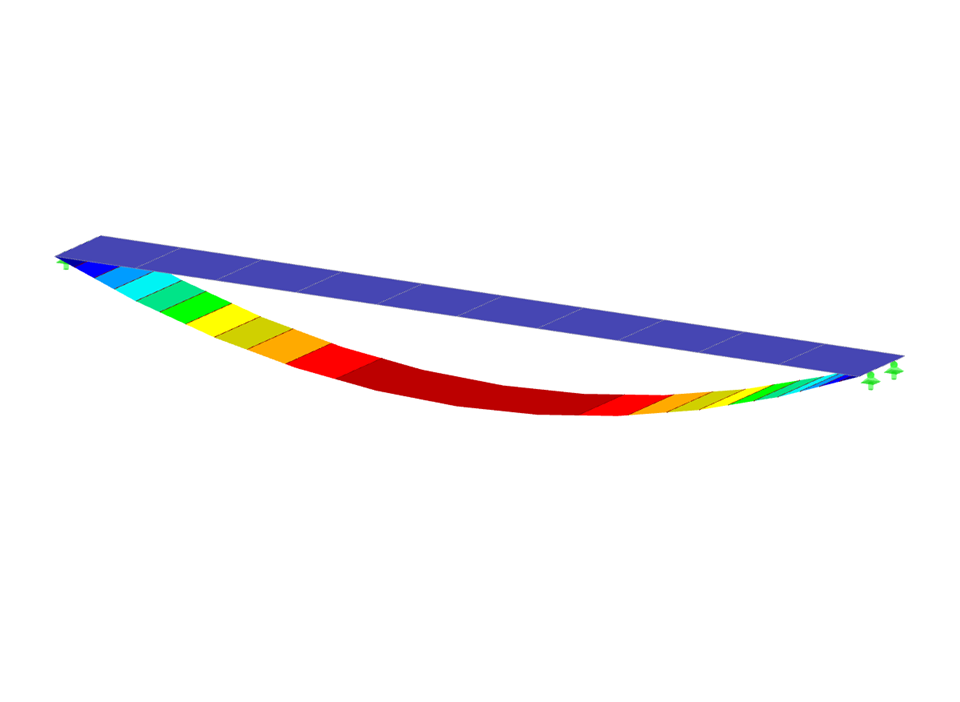

El modelo demuestra la consideración de una curvatura inicial de la superficie a través de la carga superficial "Curvatura inicial" en RFEM. Se muestra cómo las imperfecciones se integran con precisión en el cálculo de la deflexión real. La metodología aplicada permite capturar la curvatura de la superficie y las distribuciones de carga. El análisis ilustra el efecto de la curvatura inicial en la configuración del modelo.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Cálculo de pretensión de superficie
| Número de nudos | 4 |
| Número de líneas | 4 |
| Número de superficies | 1 |
| Número de casos de carga | 1 |
| Peso completo | 3,533 t |
| Dimensiones (métricas) | 5,000 x 0,500 x 0,000 m |
| Dimensiones (imperiales) | 16.4 x 1.64 x 0 feet |
| Versión del programa | 5.25.01 |
