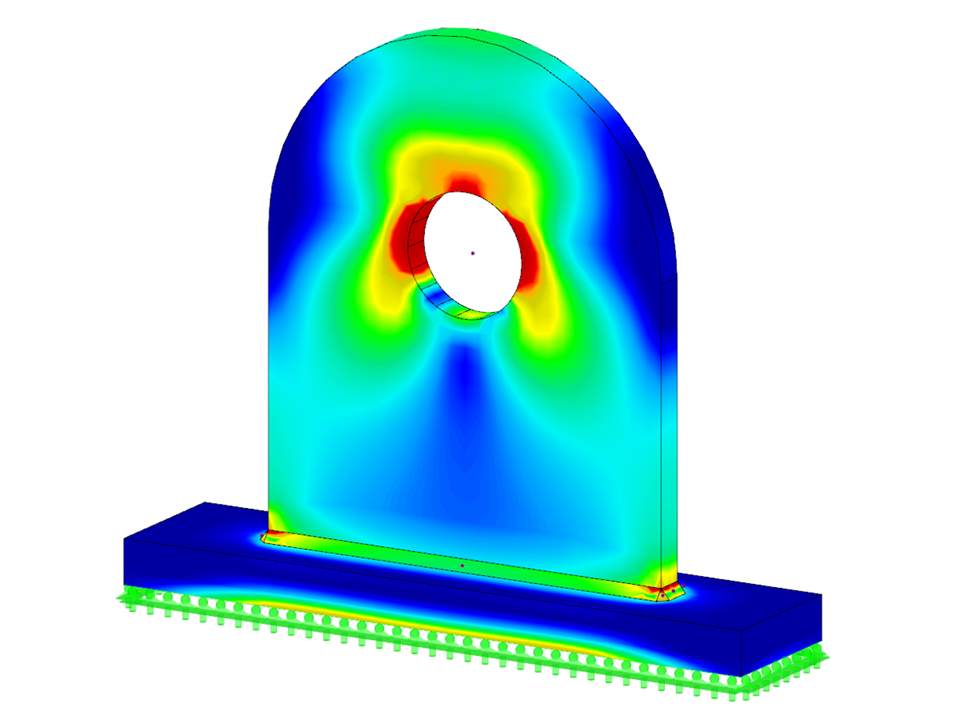

Este modelo muestra una barra de ojo con un grosor de 20 mm, integrada en una chapa de ojo. Un aspecto importante del modelo es la carga uniformemente distribuida que actúa a través de los pernos sobre la chapa de ojo. Tales configuraciones se utilizan frecuentemente en la construcción para analizar la distribución de la carga y garantizar la integridad estructural.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Placa de Ojal con Carga de Tornillo
| Número de nudos | 122 |
| Número de líneas | 112 |
| Número de superficies | 56 |
| Número de sólidos | 10 |
| Número de casos de carga | 1 |
| Peso completo | 0.023 t |
| Dimensiones (métricas) | 0,440 x 0,137 x 0,429 m |
| Dimensiones (imperiales) | 1.44 x 0.45 x 1.41 feet |
| Versión del programa | 5.24.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
