El modelo representa un pabellón de acero con soportes de hormigón, complementado con vigas de celosía, cerchas, entramado de acero y cerchas de acero. Sirve como ejemplo práctico en el curso online gratuito "RFEM para estudiantes | Parte 3" (27 de noviembre de 2020 - alemán, 30 de noviembre de 2020 - inglés). La imagen enlazada muestra una vista detallada de la estructura de acero, destacando la conexión entre los elementos de acero y hormigón y la estructura espacial.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

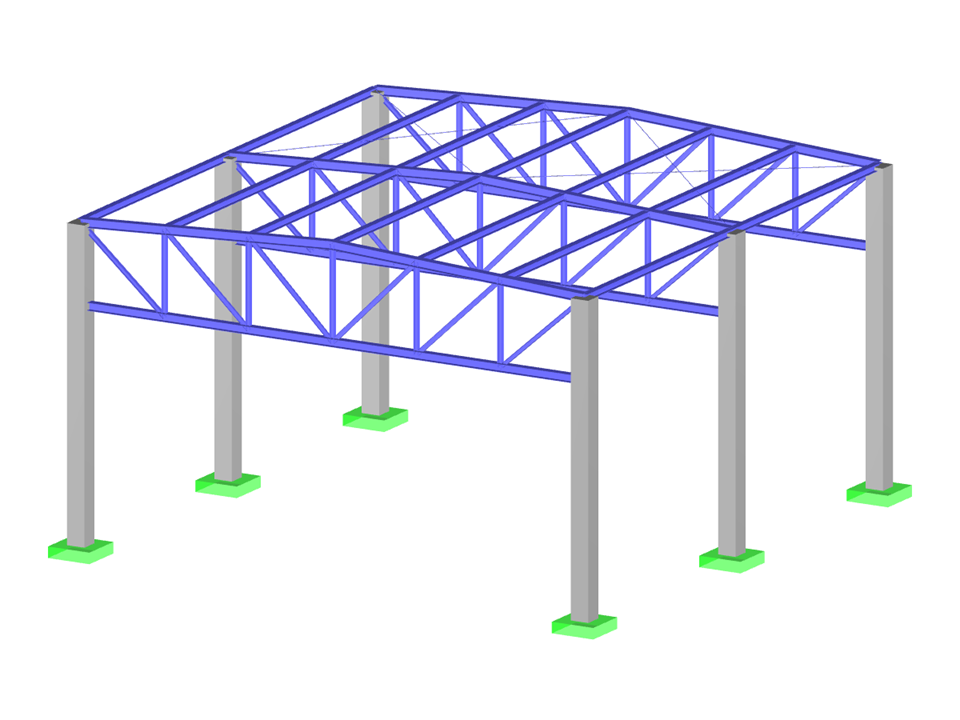

Pabellón de acero con pilares de hormigón
| Número de nudos | 48 |
| Número de líneas | 99 |
| Número de barras | 99 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 88 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 88,380 t |
| Dimensiones (métricas) | 20,293 x 20,543 x 12,022 m |
| Dimensiones (imperiales) | 66.58 x 67.4 x 39.44 feet |
| Versión del programa | 5.24.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Modelos relacionados
08-05-2025
Duración: 02:50:31 min
Duración: 02:48:58 min
Duración: 00:01:00 min
Duración: 01:05:56 min
Duración: 01:10:25 min
Duración: 00:00:52 min
Duración: 01:02:16 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
.png?mw=350&hash=6f0d685d7bb16d5b49dfc3e9a323beba888a3b4e)
Dlubal_KohlA_]_LI.jpg?mw=350&hash=d43473ab01992859ccffbb1254b61a07610a2a25){kind=logo}
El método de diseño de la franja según ACI 318-19 sección 8.4.1 [1] se utiliza en el cálculo de losas bidireccionales para distribuir/promediar momentos y calcular la armadura de la losa.
Para componentes y estructuras de hormigón armado cuyo comportamiento estructural se ve afectado significativamente por los efectos según el análisis de segundo orden, el Eurocódigo 2 proporciona un método general basado en una determinación no lineal de los esfuerzos internos según el análisis de segundo orden (5.8.6), así como un método de aproximación basado en la curvatura nominal (5.8.8).
El objetivo de este artículo técnico es realizar un cálculo según el método general de cálculo del Eurocódigo 2 utilizando un ejemplo de un pilar de hormigón armado.
El objetivo de este artículo técnico es realizar un cálculo según el método general de cálculo del Eurocódigo 2 utilizando un ejemplo de un pilar de hormigón armado.
Este artículo técnico trata sobre el análisis de deformación directa de una viga de hormigón armado, teniendo en cuenta los efectos a largo plazo de la fluencia y la retracción. Se utiliza una viga de vano simple para explicar el cálculo directo según el Eurocódigo 2 (EN 1992-1-1, cláusula 7.4.3). Se presta especial atención a la rigidez a tracción, el comportamiento en el estado fisurado sobre la base del factor de distribución (parámetro de daño) y la consideración del comportamiento de la retracción y la fluencia.
Este artículo explora la importancia de considerar la interacción unión-estructura en el modelado y diseño y cómo hacerlo en RFEM 6.
Las franjas de cálculo le permiten colocar la armadura de forma eficiente. Después de definir las franjas de cálculo, el programa genera barras de resultados que integran los esfuerzos internos de las superficies. Al calcular estas vigas de resultados, se calcula automáticamente la longitud de desarrollo de la armadura.
Usando el Asistente para franjas de cálculo, puede generar franjas de cálculo basadas en las dimensiones de una rejilla de construcción. El ancho de las franjas se puede calcular automáticamente en función del ancho y la longitud del vano (según ACI 318-19 8.4.1.5-7) o sobre la base de la longitud pura del vano (comúnmente utilizado en Europa). Además, puede especificar un ancho definido por el usuario.
En el complemento 'Comportamiento no lineal del material', puede usar el Modelo de material anisótropo para componentes de hormigón | Daño" del material para componentes estructurales de hormigón. Este modelo de material le permite considerar el daño del hormigón para barras, superficies y sólidos.
Puede definir un diagrama tensión-deformación individual a través de una tabla, usar la entrada paramétrica para generar el diagrama tensión-deformación o usar los parámetros predefinidos de las normas. Además, es posible considerar el efecto de la rigidez a tracción.
Para la armadura, están disponibles ambos modelos de material no lineal "Isótropo | Plástico (barras)" e "Isótropo | Elástico no lineal (barras)".
Es posible considerar los efectos a largo plazo debidos a la fluencia y retracción utilizando el "Análisis estático | Fluencia y retracción (lineal)" que se ha publicado recientemente. La fluencia se tiene en cuenta estirando el diagrama tensión-deformación del hormigón por el factor (1+phi) y la retracción como la predeformación del hormigón. Es posible realizar análisis de pasos de tiempo más detallados utilizando el complemento "Análisis dependiente del tiempo (TDA)".
En el complemento Cálculo de hormigón, puede determinar la armadura longitudinal necesaria para el cálculo directo de las aberturas de fisura (wk).
Para el diseño de barras de hormigón armado, hay una opción para determinar automáticamente el número o el diámetro de las barras de armadura.
¿Cómo puedo mostrar algunos resultados de todos los casos de carga en el informe pero solo otros resultados de los casos de carga seleccionados?
¿Es posible establecer valores definidos por el usuario al ver los resultados de tensiones en sólidos?
"Durante el cálculo de la no linealidad del material, se puede calcular el material con una rama descendiente del diagrama con un sólo incremento de carga". ¿Por qué obtengo este error?
El cálculo de mi modelo da como resultado tensiones altas poco realistas en muchas ubicaciones. ¿Por qué?
¿También es posible introducir la temperatura para una superficie en el plano XZ utilizando la altura (variable en Z)?
¿Los modelos y presentaciones del Info Day 2019 están disponibles gratuitamente y me los pueden enviar?
_1.jpg?mw=350&hash=ab2086621f4e50c8c8fb8f3c211a22bc246e0552)
Productos recomendados para usted
RFEM 6 | Programa principal RFEM 6
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Precio de la primera licencia
4.790,00 USD
RFEM 6 | Cálculo
Complemento
El complemento Cálculo de hormigón permite varias verificaciones según las normas internacionales. Es posible diseñar barras, superficies y pilares, así como realizar análisis de punzonamiento y deformaciones.
Precio de la primera licencia
2.970,00 USD
RFEM 6 | Análisis adicionales
Complemento
El complemento Análisis de fases de construcción (CSA) permite considerar el proceso de construcción de estructuras (estructuras de barras, superficies y sólidos) en RFEM.
Precio de la primera licencia
1.760,00 USD
RFEM 6 | Análisis adicionales
Complemento
En RFEM, el complemento Análisis geotécnico utiliza las propiedades de las muestras del suelo para determinar el cuerpo del suelo a analizar. La determinación precisa de las condiciones del suelo afecta significativamente la calidad del análisis estructural de los edificios.
Precio de la primera licencia
1.660,00 USD
RFEM 6 | Análisis dinámico
Complemento
El complemento Análisis modal permite el cálculo de valores propios, frecuencias naturales y periodos naturales para modelos de barras, superficies y sólidos.
Precio de la primera licencia
1.360,00 USD
RFEM 6 | Análisis dinámico
Complemento
El complemento Análisis del espectro de respuesta realiza un análisis sísmico utilizando el análisis del espectro de respuesta multimodal. Los espectros necesarios para esto se pueden crear de acuerdo con las normas o definidos por el usuario. Los esfuerzos estáticos equivalentes se generan a partir de ellos. El complemento incluye una amplia biblioteca de acelerogramas de zonas sísmicas que se pueden usar para generar espectros de respuesta.
Precio de la primera licencia
1.560,00 USD
RFEM 6 | Análisis dinámico
Complemento
Con el complemento Análisis por empujes incrementales (pushover), puede analizar las acciones sísmicas en un edificio en particular y, por lo tanto, evaluar si el edificio puede resistir un terremoto.
Precio de la primera licencia
1.460,00 USD
RFEM 6 | Soluciones especiales
Complemento
El complemento Modelo de edificio para RFEM le permite definir y manipular un edificio utilizando plantas. Las plantas se pueden ajustar después de muchas maneras. La información sobre las plantas y todo el modelo (centro de gravedad) se muestra en tablas y gráficos.
Precio de la primera licencia
1.970,00 USD
RFEM 6 | Cálculo
Complemento
Con el complemento Cimentaciones de hormigón, puede calcular cimentaciones individuales, cuadradas y rectangulares. Además del cálculo del hormigón armado, también se realizan verificaciones geotécnicas. También determina sugerencias de armadura automáticas y recibe planos de armadura detallados y renderizados en 3D de las estructuras de cimentación.
Precio de la primera licencia
1.260,00 USD
RFEM 6 | Cálculo
Complemento
El complemento Cálculo de fábrica para RFEM permite el cálculo y dimensionamiento de estructuras de fábrica (mampostería) utilizando el método de los elementos finitos. Fue desarrollado como parte del proyecto de investigación titulado DDMaS – Digitalizing the Design of Masonry Structures. El modelo de material representa el comportamiento no lineal de la combinación de ladrillo y mortero en forma de un macro-modelado.
Precio de la primera licencia
1.860,00 USD
RFEM 6 | Cálculo
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Precio de la primera licencia
2.970,00 USD
RFEM 6 | Uniones
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Complemento

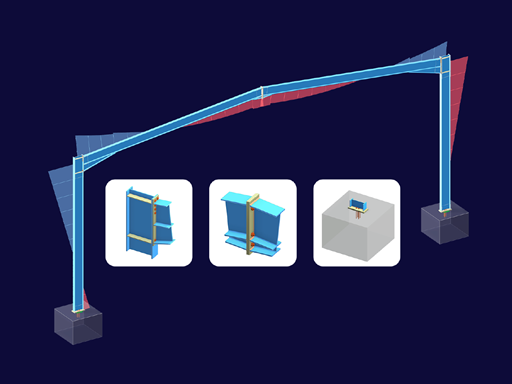

El complemento Uniones de acero para RFEM le permite analizar conexiones de acero utilizando un modelo de elementos finitos. El modelo de elementos finitos se genera automáticamente en segundo plano y se puede controlar mediante la introducción simple y familiar de los componentes.
