La ampliación del edificio de la escuela en Sutz-Lattrigen se construyó en la planta baja existente. Esta planta baja, sin embargo, no fue diseñada para un piso adicional. Por lo tanto, las cargas del primer piso y el segundo piso adicional tuvieron que diseñarse como cargas concentradas. Para reducir el peso, pero también por razones educativas y de sostenibilidad, se utilizó madera en la construcción del nuevo edificio.
Indermühle Bauingenieure de la ciudad suiza de Thun fue responsable de la ingeniería de la madera durante la fase del proyecto, desde el anteproyecto hasta la supervisión del diseño final. La empresa también completó la planificación del proyecto en 3D en nombre de la empresa de construcción en madera. Se utilizó RFEM para el análisis estructural.
Inversor
Municipio residencial de Sutz-Lattrigen, Suiza
www.sutz-lattrigen.ch
Diseño arquitectónico:
Bauzeit Architekten, Biel, Suiza
www.bauzeit.com
Lanz Architects, Sutz-Lattrigen, Suiza
www.lanzarchitekten.ch
Análisis estructural de madera
Indermühle Bauingenieure, Thun, Suiza
www.ib.ch.
Diseño de hormigón armado
Emch + Berger AG, Berna, Suiza
www.emchberger.ch
Estructura de madera
Wenger Holzbau AG, Steffisburg, Suiza
www.wengerholzbauag.ch

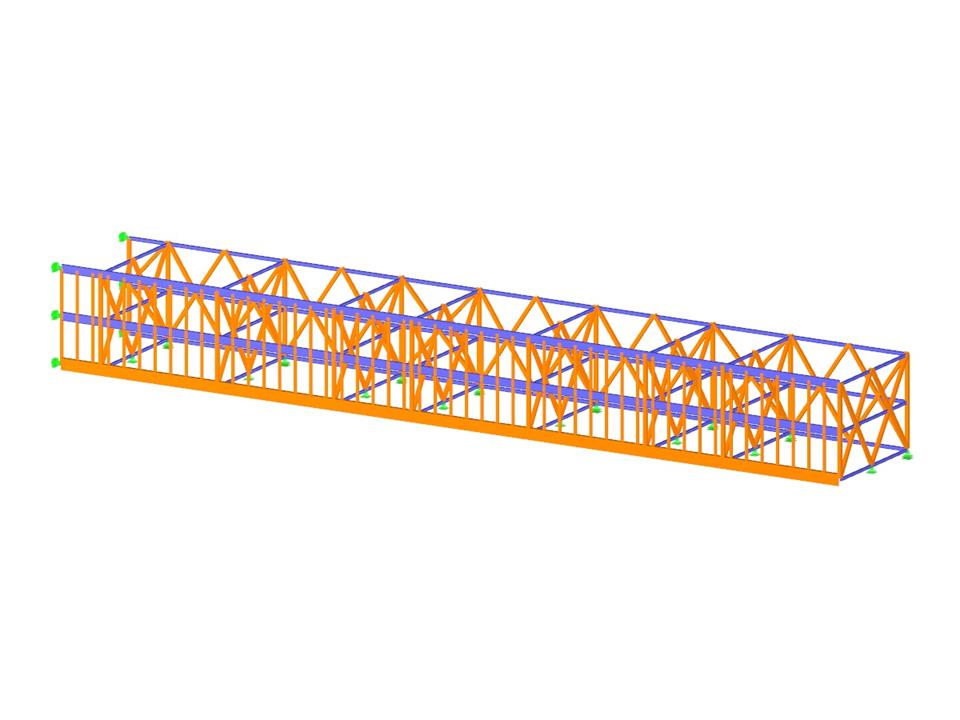

3D Modell (© Indermühle Bauingenieure)
Indermühle Bauingenieure de la ciudad suiza de Thun fue responsable de la ingeniería de la madera durante la fase del proyecto, desde el anteproyecto hasta la supervisión del diseño final. La empresa también completó la planificación del proyecto en 3D en nombre de la empresa de construcción en madera. Se utilizó RFEM para el análisis estructural.
Inversor
Municipio residencial de Sutz-Lattrigen, Suiza
www.sutz-lattrigen.ch
Diseño arquitectónico:
Bauzeit Architekten, Biel, Suiza
www.bauzeit.com
Lanz Architects, Sutz-Lattrigen, Suiza
www.lanzarchitekten.ch
Análisis estructural de madera
Indermühle Bauingenieure, Thun, Suiza
www.ib.ch.
Diseño de hormigón armado
Emch + Berger AG, Berna, Suiza
www.emchberger.ch
Estructura de madera
Wenger Holzbau AG, Steffisburg, Suiza
www.wengerholzbauag.ch
3D Modell (© Indermühle Bauingenieure)
Estructura de celosía
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 388 |
| Número de líneas | 652 |
| Número de barras | 652 |
| Número de casos de carga | 5 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 59.951 t |
| Dimensiones (métricas) | 58,122 x 8,822 x 6,581 m |
| Dimensiones (imperiales) | 190.69 x 28.94 x 21.59 feet |
| Versión del programa | 5.20.02 |
