A empresa Indermühle Bauingenieure de Thun na Suíça foi durante toda a fase de projeto responsável pelos trabalhos de madeira (desde o pré-dimensionamento até ao acompanhamento da execução, planeamento 3D em nome da empresa de construção em madeira). O cálculo estrutural foi efetuado no RFEM.
Investidor
Município residencial de Sutz-Lattrigen, Suíça
www.sutz-lattrigen.ch
Dimensionamento da arquitetura
Bauzeit Architekten, Biel, Suíça
www.bauzeit.com
Lanz Architects, Sutz-Lattrigen, Suíça
www.lanzarchitekten.ch
Análise estrutural de madeira
Indermühle Bauingenieure, Thun, Suíça
www.ib.ch.
Dimensionamento em betão armado
Emch + Berger AG, Berna, Suíça
www.emchberger.ch
Estrutura em Madeira
Wenger Holzbau AG, Steffisburg, Suíça
www.wengerholzbauag.ch

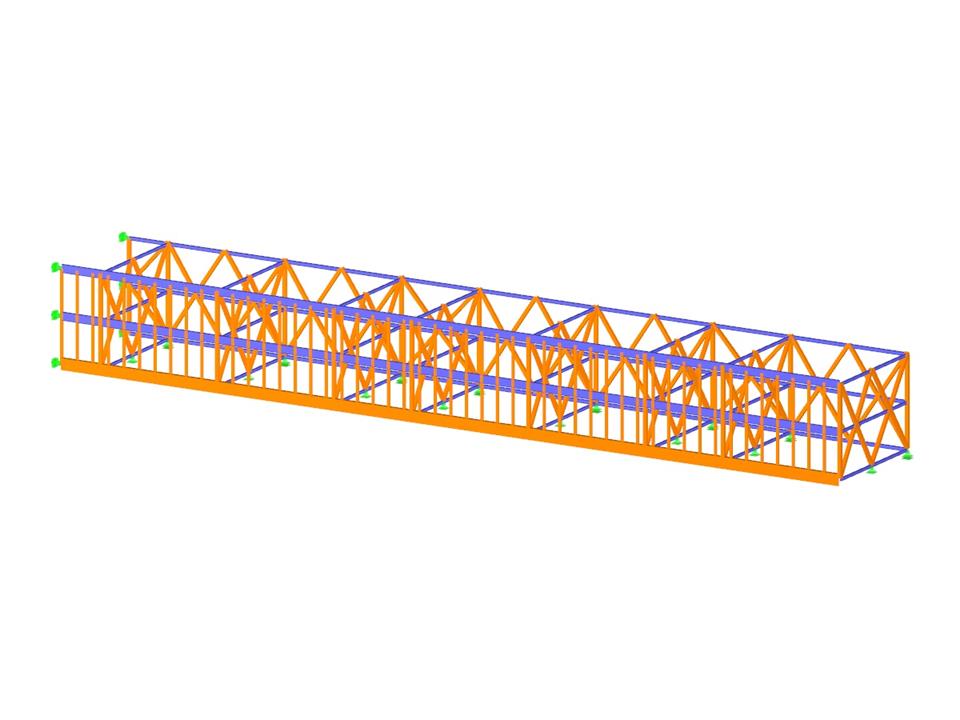

3D Modell (© Indermühle Bauingenieure)
Estrutura de treliça
Número de nós | 388 |
Número de linhas | 652 |
Número de barras | 652 |
Número de casos de carga | 5 |
Número de combinações de resultados | 6 |
Peso total | 59,951 t |
Dimensões (métricas) | 58,122 x 8,822 x 6,581 m |
Dimensões (imperial) | 190.69 x 28.94 x 21.59 feet |
Versão do programa | 5.20.02 |
