Indermühle Bauingenieure della città svizzera di Thun è stata responsabile dell'ingegneria del legno durante la fase del progetto, dal progetto preliminare alla supervisione del progetto finale. Lo studio ha anche completato la pianificazione 3D del progetto per conto della società di costruzioni in legno. RFEM è stato utilizzato per l'analisi strutturale.
Committente
Comune residenziale di Sutz-Lattrigen, Svizzera
www.sutz-lattrigen.ch
Architetto
Bauzeit Architekten, Biel, Svizzera
www.bauzeit.com
Lanz Architects, Sutz-Lattrigen, Svizzera
www.lanzarchitekten.ch
Analisi strutturale di legno
Indermühle Bauingenieure, Thun, Svizzera
www.ib.ch.
Progettazione in cemento armato
Emch + Berger AG, Berna, Svizzera
www.emchberger.ch
Struttura in legno
Wenger Holzbau AG, Steffisburg, Svizzera
www.wengerholzbauag.ch

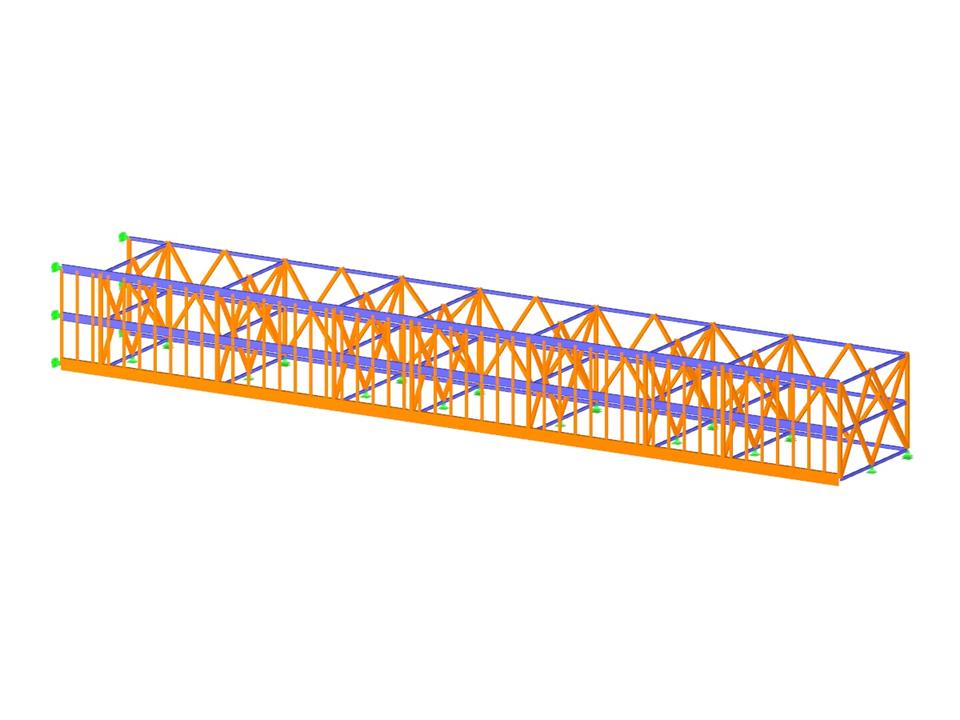

3D Modell (© Indermühle Bauingenieure)
Struttura reticolare
Numero di nodi | 388 |
Numero di linee | 652 |
Numero di aste | 652 |
Numero di casi di carico | 5 |
Nr. di combinazioni di risultati | 6 |
Peso totale | 59,951 t |
Dimensioni (metriche) | 58.122 x 8.822 x 6.581 m |
Dimensioni (imperiali) | 190.69 x 28.94 x 21.59 feet |
Versione del programma | 5.20.02 |
