Indermühle Bauingenieure ze švýcarského města Thun byli během projekční fáze zodpovědní za dřevěné konstrukce od předběžné studie až po stavební dozor. Společnost také vytvořila projektové plány ve 3D pro dodavatelsko firmu. Program RFEM byl použit pro statické výpočty.
Investor
Obec Sutz-Lattrigen, Švýcarsko
www.sutz-lattrigen.ch
Architektonický návrh
Bauzeit Architekten, Biel, Švýcarsko
www.bauzeit.com
Lanz Architects, Sutz-Lattrigen, Švýcarsko
www.lanzarchitekten.ch
Statický výpočet dřevěné konstrukce
Indermühle Bauingenieure, Thun, Švýcarsko
www.ib.ch.
Posouzení železobetonu
Emch + Berger AG, Bern, Švýcarsko
www.emchberger.ch
Dřevěná konstrukce
Wenger Holzbau AG, Steffisburg, Švýcarsko
www.wengerholzbauag.ch

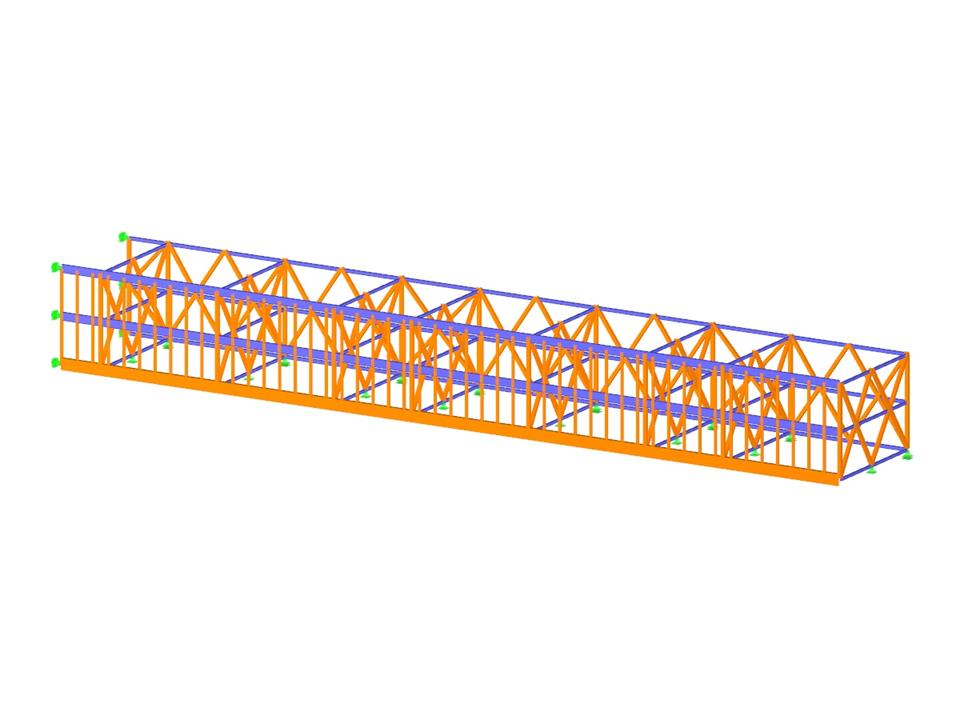

3D Modell (© Indermühle Bauingenieure)
Příhradová konstrukce
Počet uzlů | 388 |
Počet linií | 652 |
Počet prutů | 652 |
Počet zatěžovacích stavů | 5 |
Počet kombinací výsledků | 6 |
Celková hmotnost | 59,951 t |
Rozměry (metrické) | 58,122 x 8,822 x 6,581 m |
Rozměry (imperiální) | 190.69 x 28.94 x 21.59 feet |
Verze programu | 5.20.02 |
