瑞士 Thun,Indermühle Bauingenieure 公司是该项目的木结构设计和施工单位(从前期项目筹划到施工管理,三维设计和计算)。 整个结构的设计和计算是使用有限元分析软件 RFEM。
投资商
瑞士Sutz-Lattrigen住宅小区
www.sutz-lattrigen.ch
建筑设计
Bauzeit Architekten,Biel,Switzerland
bauzeit.com
Lanz Architects,Sutz-Lattrigen,瑞士
http://www.lanzahichtekten.ch
Timber Structural Analysis
IndermühleBauingenieure,瑞士图恩
网址:www.ib.ch。
钢筋混凝土设计
Emch + Berger AG,伯尔尼,瑞士
www.emchberger.ch
木结构
Wenger Holzbau AG,Steffisburg,瑞士
www.wengerholzbauag.ch

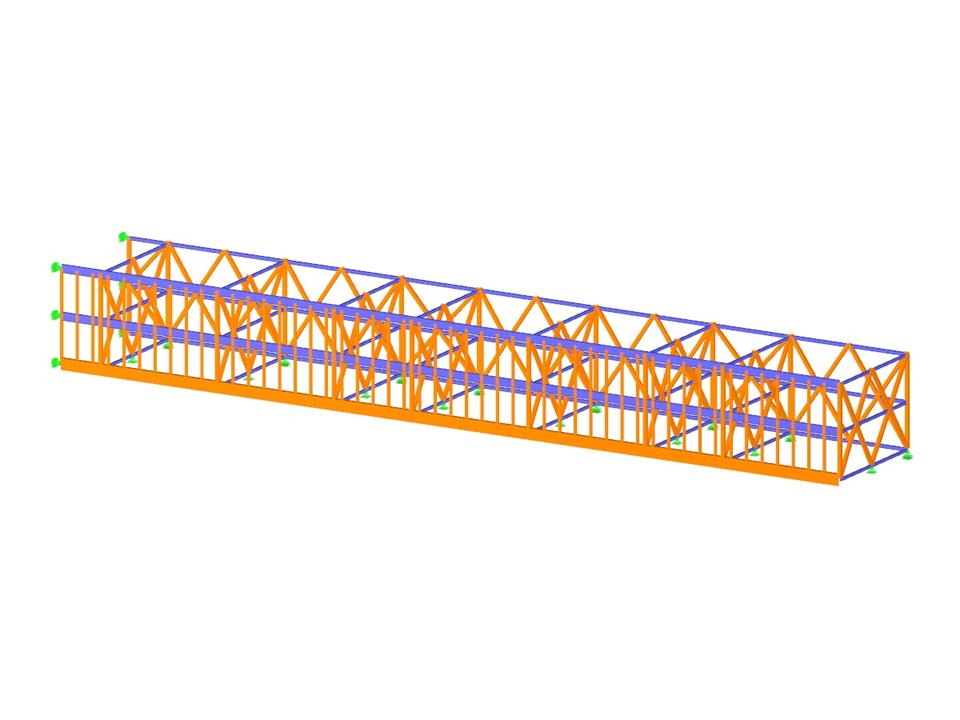

3D Modell (© Indermühle Bauingenieure)
桁架结构
节点数目: | 388 |
线的数目 | 652 |
杆件数目: | 652 |
荷载工况数目 | 5 |
结果组合数目 | 6 |
总重量 | 59,951 t |
翘曲区域尺寸 | 58.122 x 8.822 x 6.581 m |
软件版本 | 5.20.02 |
