En la categoría del navegador Armadura de cimentación , puede definir las armaduras en las cimentaciones calculadas que desea que se visualicen gráficamente.

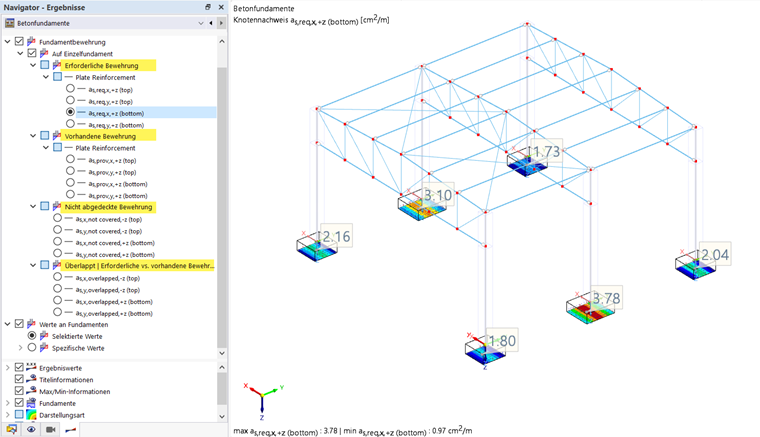

En las subcategorías 'Armadura necesaria' y 'Armadura existente', puede seleccionar qué áreas de armadura se deben mostrar en el modelo. No solo puede comprobar estas armaduras por separado, sino también 'Durada' (combinada) (consulte la imagen Armadura solapada). Además, es posible mostrar la 'Armadura sin cubrir'.
Solapado | Armadura necesaria vs. existente

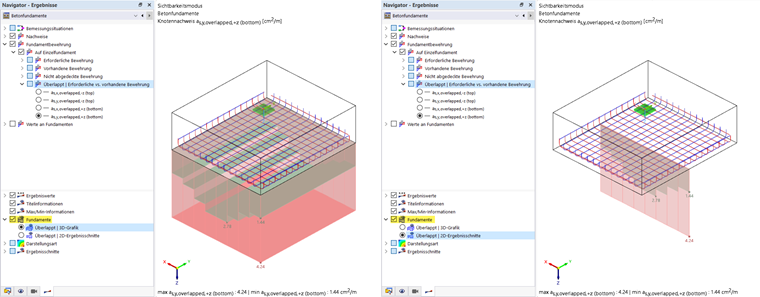

Para mostrar la armadura necesaria y existente al mismo tiempo, seleccione una de las cuatro opciones en la subcategoría Solape | Armadura necesaria frente a armadura existente.
Puede mostrar las armaduras como 'gráficos en 3D' o 'secciones de resultados en 2D'. Puede encontrar la opción de configuración correspondiente en la sección inferior del navegador en la categoría Cimentaciones.
