Armadura en cimentación

Las tablas de resultados de la categoría Armadura en cimentación contienen los requisitos de armadura para las cimentaciones calculadas resultantes de los esfuerzos internos de la situación de proyecto para el estado límite último. Los resultados se pueden mostrar por nudo o por cimentación.

Información

Las tablas de la armadura necesaria se muestran si se activa la opción Cálculo de hormigón en el cuadro de diálogo Configuración global.

Situación de proyecto

Aquí se especifica el número de la situación de proyecto determinante.

Carga núm.

Esta columna indica el número del caso de carga que es determinante para el cálculo de la armadura.

Tipo de armadura

Esta columna describe para qué área de la cimentación se calcula la armadura. Además, se indica en qué dirección y posición se va a disponer la armadura.

Descripción del trabajo

Las descripciones de la armadura se muestran aquí como símbolos.

Superficie

Esta columna muestra las áreas de la sección de acero requeridas.

Unidad

La última columna muestra la unidad del área de armadura.

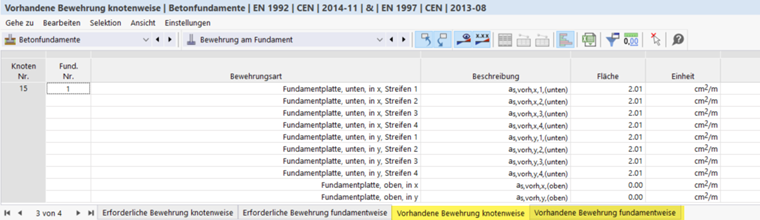

En las otras tablas, puede ver la armadura existente por nudos o cimentación.
