Cargas de excentricidad elevada en el núcleo

El cálculo de una carga en el núcleo altamente desfavorable según EN 1997-1[1] A 6.6.5 comprueba si se produce una junta abierta más allá del centro de gravedad de la base de cimentación debido a acciones permanentes y la combinación de carga más desfavorable. Dabei wird sichergestellt, dass die Exzentrizität der Sohldruckresultierenden die zulässigen Grenzwerte nicht überschreitet.

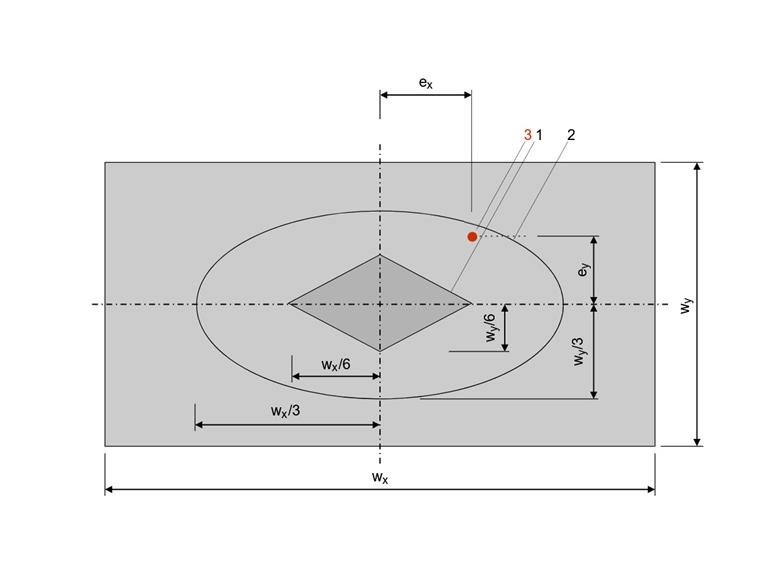

Markierung 1 : Die Begrenzung der 1. Kernweite ist durch eine Raute dargestellt.

Markierung 2 : Die Begrenzung der 2. Kernweite ist durch eine Ellipse dargestellt.

Markierung 3 : Der Angriffspunkt der Resultierenden ist der Punkt, an dem die gesamte resultierende Last auf die Fundamentsohle wirkt.

Acciones permanentes

Bei Gründungen auf nichtbindigen und bindigen Böden darf in der Fundamentsohle infolge charakteristischer ständiger Einwirkungen keine klaffende Fuge entstehen. Dies wird sichergestellt, indem die Sohldruckresultierende innerhalb der 1. Kernweite liegt. Die 1. Kernweite begrenzt die zulässige zweiachsige Exzentrizität innerhalb einer rautenförmigen Fläche.

Die zu prüfende Bedingung lautet:

Herleitung der Bedingung
Die Bedingung wird aus der folgenden Ungleichung resultierend aus einer Gradengleichung hergeleitet:

Die Beträge sind notwendig, damit diese Ungleichung für alle Quadranten gilt und die rautenförmige Begrenzung vollständig abgedeckt wird.

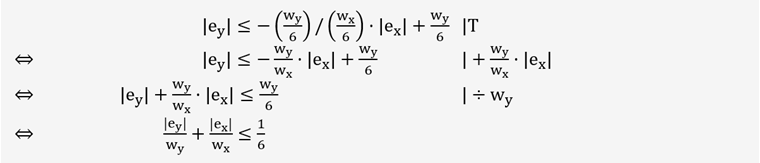

Die einzelnen Schritte der Herleitung sind in der folgenden Darstellung zu sehen:

Ungünstigste Kombination aus ständigen und veränderlichen Einwirkungen

Die Exzentrizität der Sohldruckresultierenden bei ständigen und veränderlichen, charakteristischen Einwirkungen darf maximal so groß sein, dass die Fundamentsohle bis zu ihrem Schwerpunkt weiterhin unter Druck steht. Dies bedeutet, dass die 2. Kernweite eingehalten werden muss. Sie wird durch eine Ellipse begrenzt.

Die zu prüfende Bedingung lautet:

Herleitung der Bedingung
Die Bedingung wird aus der folgenden Ungleichung hergeleitet:

Es handelt sich hierbei um die Ellipsengleichung mit Mittelpunkt (0|0) und den Durchmessern 2 ⋅ wy / 3 und
2 ⋅wx / 3.

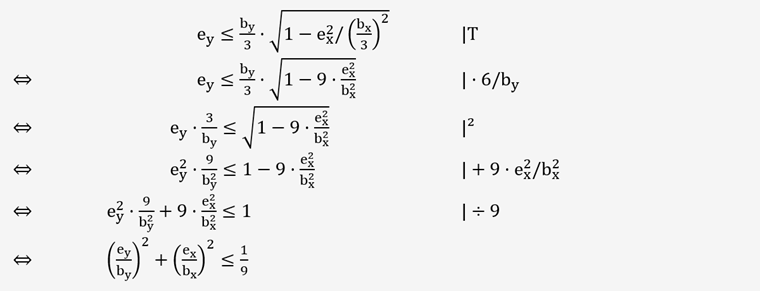

Die einzelnen Schritte der Herleitung sind in der folgenden Darstellung zu sehen:


Referencias
  1. Comité Europeo de Normalización (CEN). (2014). Eurocódigo 7: Entwurf, Berechnung und Bemessung in der Geotechnik - Teil 1: Allgemeine Regeln; DIN EN 1997-1:2014-03
