Punzonamiento

La categoría Punzonamiento gestiona los parámetros relevantes para los cálculos de resistencia a punzonamiento.

Fundaciones de concreto | Punzonado
Fundamentos de concreto | Punzonado

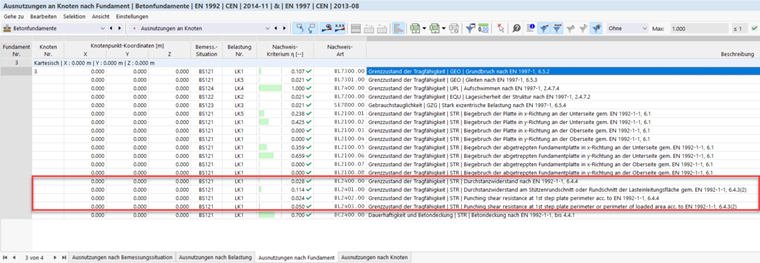

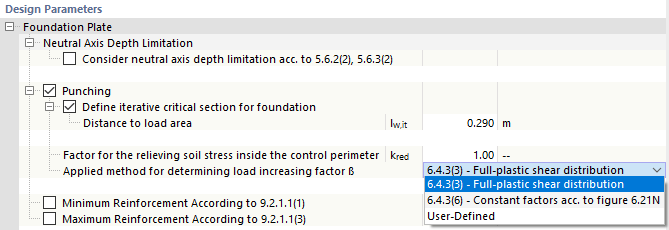

El perímetro de control básico se determina mediante un cálculo iterativo. Si selecciona la casilla 'Definir perímetro de control iterativo para cimentación', puede definir la distancia al área de carga lw,it manualmente.

kred es un factor para considerar la presión favorable del suelo dentro del cono de punzonamiento. Este factor determina qué porcentaje de la presión del suelo en el cono de punzonamiento se considera como descarga en el cálculo del esfuerzo cortante resultante. El valor dekred = 1,00 significa que las presiones del suelo dentro del cono de punzonamiento se tienen en cuenta completamente y, por lo tanto, tienen un efecto favorable máximo. Un valor inferior a 1,00 reduce la presión del suelo considerada en consecuencia, lo que resulta en un esfuerzo cortante mayor.

El parámetro β se puede determinar según diferentes opciones. Hay tres opciones en la lista. Por lo tanto, el factor de incremento de carga se puede determinar suponiendo una distribución de tensiones tangenciales completamente plástica según EN 1992-1-1 [1] 6.4.3(3), o a partir de factores constantes según 6.4.3(6). También es posible introducir un valor definido por el usuario.
