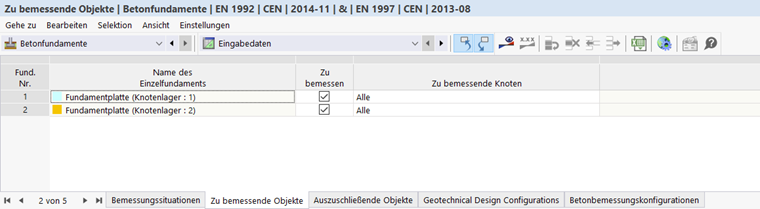

En la tabla Objetos a dimensionar se enumeran todas las zapatas individuales presentes en el modelo.
Seleccionar zapatas individuales para el dimensionamiento
La casilla de verificación en la columna 'Dimensionar todo' permite seleccionar rápidamente para el dimensionamiento todos los nudos disponibles a los que se han asignado zapatas. Esto bloquea la entrada en la columna 'Nudos a dimensionar' y automáticamente se seleccionan todos los números de todas las zapatas individuales.
Alternativamente, puede definir manualmente qué zapatas se analizarán en el dimensionamiento. Para ello, desactive la casilla de verificación 'Dimensionar todo' y luego ingrese los números de los nudos relevantes a los que se han asignado zapatas en la columna 'Nudos a dimensionar'. Con el botón
al final de la celda, también puede seleccionar los nudos gráficamente.
