Razones de tensiones en nudos

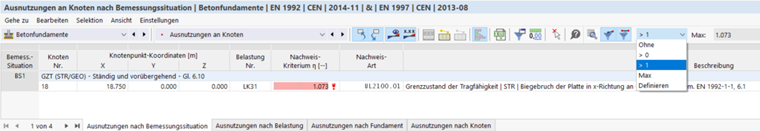

Las tablas de resultados de la categoría Razones de tensiones en nudos contienen los datos de resultados de los cálculos de cimentación realizados.

Los cálculos de los nudos se ordenan en las pestañas según los siguientes criterios:

  • Situaciones de proyecto
  • Cargas
  • Nudos

Nudo núm.

Para cada criterio de cálculo, se muestra el número del nudo con la mayor razón de tensiones.

Coordenadas del punto en nudo

Las coordenadas X, Y y Z de los nudos se muestran en tres columnas.

Situación de proyecto

Esta columna contiene los números de las situaciones de proyecto para las que están disponibles las razones de tensiones individuales.

hipótesis de carga

Esta columna muestra los números de las combinaciones de carga o de resultados que son determinantes para las comprobaciones de diseño respectivas.

criterio de cálculo

Esta columna muestra las condiciones de cálculo según Norm . El grado de utilización se expresa mediante la longitud de la barra de color.

Tipo de verificación

Cada diseño se identifica mediante un identificador con un número. Todas las comprobaciones de diseño del estado límite último tienen el identificador "UL". En la columna Descripción, se explica el tipo de cálculo.

Fórmula de comprobación de cálculo

Puede comprobar esta columna en la Ergebnistabellen-Manager Activar. Muestra las ecuaciones de la norma según las cuales se realizan las comprobaciones de diseño.

Descripción del trabajo

Cada cálculo se explica mediante una breve descripción con referencia a la sección en la norma.

Consejo

Puede mostrar los 'Detalles de comprobación de cálculo' para una razón de tensiones determinada utilizando el botón Detalles de cálculo o haciendo doble clic en la fila.

Filtrar resultados por razón

La lista a la derecha en la barra de herramientas de la tabla le permite filtrar las tablas por el grado de utilización. La opción Máx . muestra sólo el cálculo determinante para cada objeto.

También puede definir sus propias opciones de filtro en el formato "> #.##" en esta lista. Por lo tanto, solo se muestran en la tabla las razones mayores que el valor definido por el usuario.
