Im Add-On Stahlanschlüsse können Sie Bleche in verschiedenen Geometrieformen anordnen. Dabei steht Ihnen neben den Formen "Rechteck" und "Kreis" auch die Form "Polygon" zur Verfügung. Die polygonale Form wird dabei über die Eingabe von Punktkoordinaten definiert.

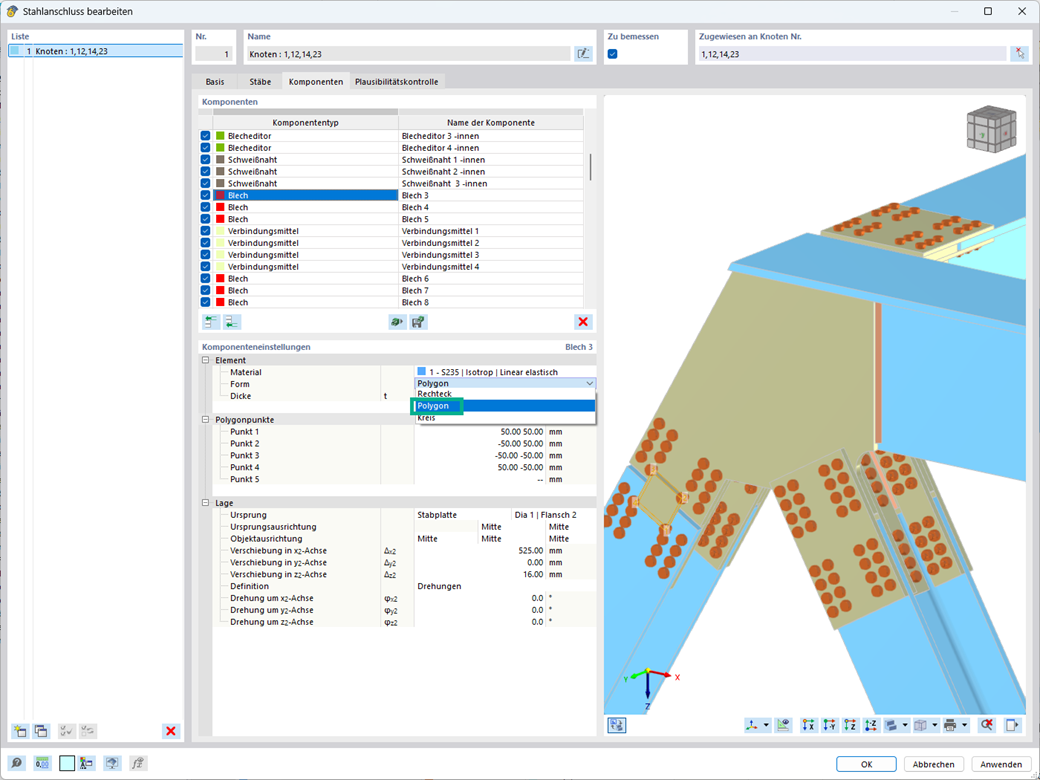

Komponente "Blech" mit polygonaler Geometrieform
