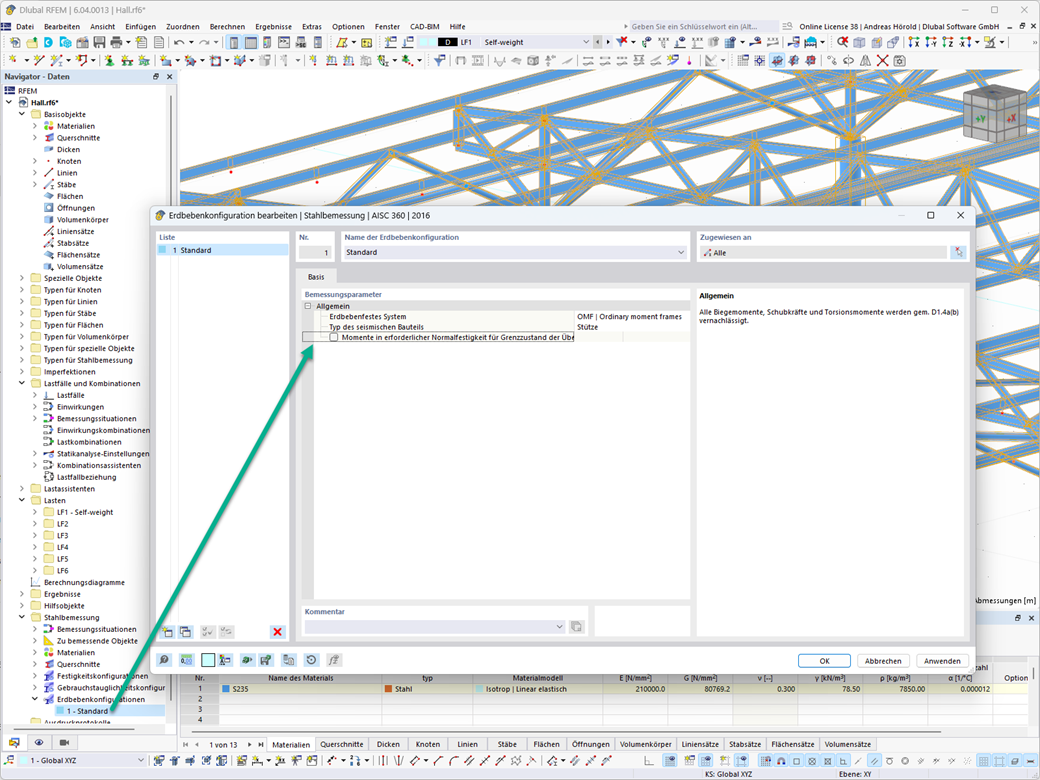

Im Add-On Stahlbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe
Links
Haben Sie irgendwelche Fragen?
Länge: 01:08:42 min
Länge: 00:01:24 min
Länge: 00:52:02 min
Veranstaltung
Länge: 01:11:29 min
Veranstaltung
Länge: 01:13:13 min
Für die Gebrauchstauglichkeit eines Tragwerks dürfen die Verformungen bestimmte Grenzwerte nicht überschreiten. In einem Beispiel wird gezeigt, wie die Durchbiegung von Stäben mit den Bemessungs-Add-Ons nachgewiesen werden kann.
Wenn am Oberflansch eine Betondecke vorliegt, wirkt sie als seitliche Abstützung (Verbundbau) und verhindert ein Biegedrillknick-Stabilitätsproblem. Bei einem negativen Verlauf des Biegemoments steht der Unterflansch unter Druck und der Oberflansch unter Zug. Wenn die seitliche Stützung durch die Steifigkeit des Steges nicht ausreicht, in diesem Fall ist der Winkel zwischen dem unteren Flansch und der Stegschnittlinie variabel, sodass die Möglichkeit einer Forminstabilität des Unterflansches besteht.
Mit dem Add-On Stahlbemessung bemessen Sie Stahlbauteile für den Brandfall nach den einfachen Bemessungsverfahren aus Eurocode 3. Die Bauteiltemperatur zum Nachweiszeitpunkt kann dabei automatisch nach den in der Norm angegeben Temperaturzeitkurven ermittelt werden. Neben der Berücksichtigung von Brandschutzverkleidungen ist es für Sie auch möglich, die vorteilhaften Eigenschaften der Feuerverzinkung zu berücksichtigen.
Das amerikanische Steel Joist Institute (SJI) hat sogenannte Virtual Joist-Tabellen entwickelt, um die Querschnittseigenschaften für Open Web Steel Joists zu berechnen. Diese Virtual Joist-Profile werden als äquivalente Breitflanschträger bezeichnet, die der Trägergurtfläche, dem effektiven Trägheitsmoment und dem Gewicht sehr nahe kommen. Virtual Joists sind auch in der RFEM- und RSTAB-Querschnittsdatenbank verfügbar.
Im Add-On Stahlbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Zum Erklärvideo
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
Bei der Bemessung nach EN 1993-1-1 kann in RFEM 6 und RSTAB 9 die Eigenform für die Forminstabilität des Querschnitts grafisch ausgegeben werden, auch für RSECTION-Querschnitte.
Die Eigenform lässt sich auch in RSECTION 1 für Bibliotheks-Querschnitte ausgeben.
Ist mit dem allgemeinen Verfahren nach EN 1993-1-1, 6.3.4 eine Bemessung von Bauteilen mit unsymmetrischem Querschnitt in Stahlbemessung von RFEM 6 bzw. RSTAB 9 möglich?
Ich möchte Fliegende Bauten berechnen. Welche Programme können Sie empfehlen?
Welche Programme und Add-Ons eignen sich für die Berechnung und Bemessung von Stahlkonstruktionen?
Meine Ergebnisse für die Berechnung mit Wölbkrafttorsion sind unplausibel. Was könnte die Ursache sein?
Wie kann man einen Stab als Kragträger und nicht als beidseitig gelagert für Gebrauchstauglichkeits- bzw. Durchbiegungsnachweise definieren?
Ich kann einen UPN-Querschnitt, der einer Doppelbiegung ausgesetzt ist, im Programm nicht analysieren. Ist es möglich, das im Programm zu machen?
