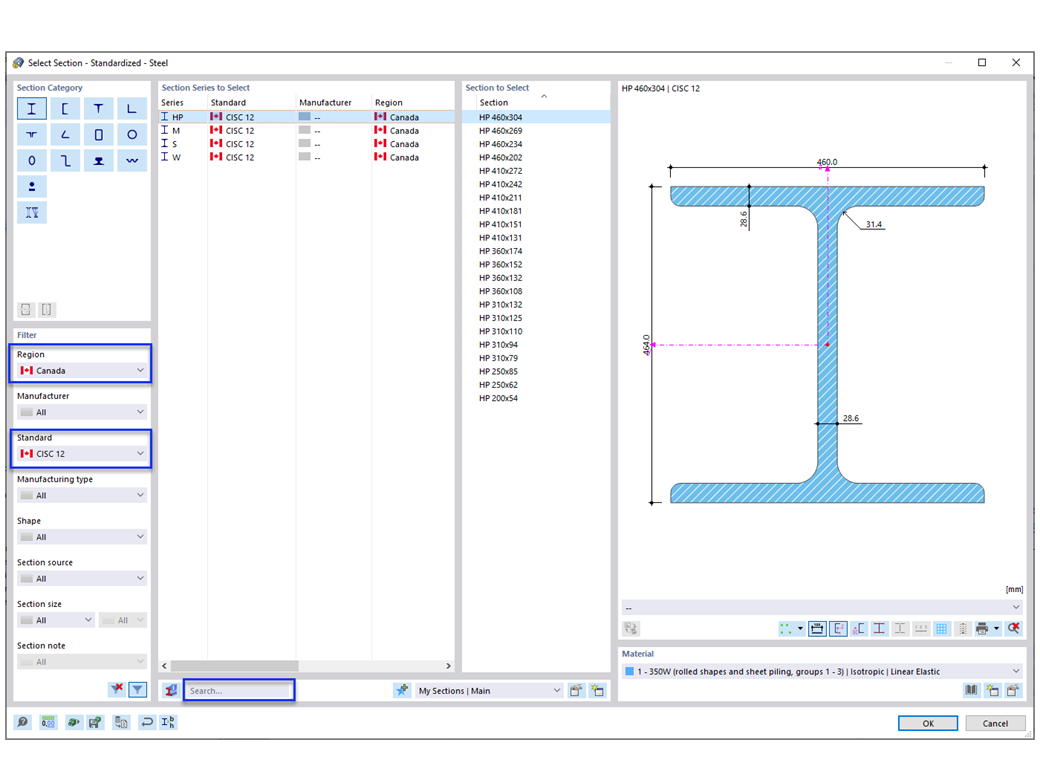

In RFEM 6 stehen die neuen Stahlprofile gemäß dem aktuellen CISC-Handbuch (12. Ausgabe) zur Verfügung. Die Querschnitte sind in der Bibliothek Standardized aufgeführt. Wählen Sie im Filter "Kanada" als Region und "CISC 12" als Norm. Alternativ kann der Profilname auch direkt in das Suchfeld am unteren Rand des Dialogs eingegeben werden.
Kanadische Stahlprofile aus dem CISC-Handbuch (12. Ausgabe)
