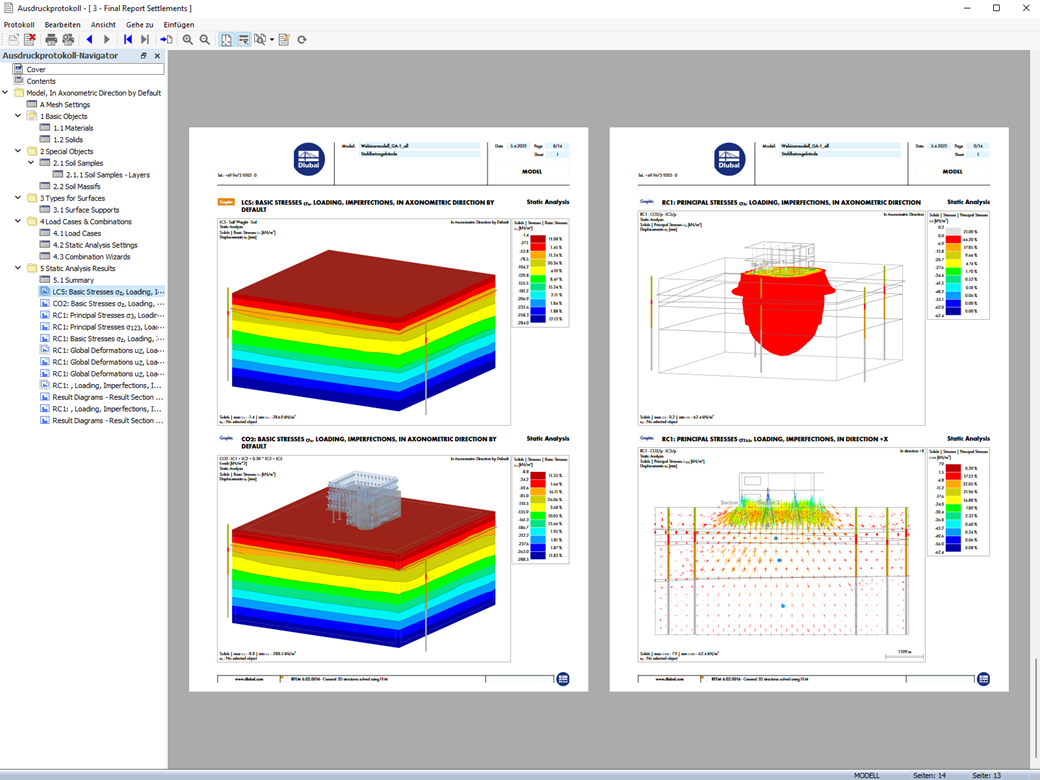

Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.
Geotechnische Analyse | Ausdruckprotokoll
- Fachbeiträge
- Häufig gestellte Fragen (FAQs)
- Online-Handbuch Geotechnische Analyse für RFEM 6
- Webinare
- Modelle zum Herunterladen
- Videos
Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.
Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.
Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.
Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.
Sie wollen das Verhalten des Bodenvolumens abbilden und analysieren? Um das zu gewährleisten, wurden in RFEM spezifische geeignete Materialmodelle implementiert.
Das modifizierte Mohr-Coulomb-Modell mit linear-elastischer ideal-plastischer sowie ein nichtlinear elastisches Modell mit ödometrischer Spannungs-Dehnungs-Beziehung stehen Ihnen dafür zur Verfügung. Dabei ist das Grenzkriterium, welches den Übergang des elastischen Bereiches in den des plastischen Fließens beschreibt, bereits nach Mohr-Coulomb definiert.
Eine sowohl grafische als auch tabellarische Ausgabe der Ergebnisse für Verformungen, Spannungen und Dehnungen hilft Ihnen bei der Erfassung des Bodenvolumens. Um das zu erreichen, ermöglichen Ihnen spezielle Filterkriterien eine gezielte Ergebnisauswahl.
Das Programm lässt Sie mit den Ergebnissen nicht allein zurück. Wenn Sie die Ergebnisse im Bodenvolumen grafisch auswerten wollen, stehen Ihnen Hilfsobjekte zur Verfügung. Definieren Sie bspw. Clipping-Ebenen. Dadurch können Sie in beliebigen Ebenen des Bodenvolumens die entsprechenden Ergebnisse betrachten.
Nicht nur das. Die Verwendung von Ergebnisschnitten und Clipping-Boxen erleichtert Ihnen die genaue grafische Untersuchung des Bodenvolumens.
