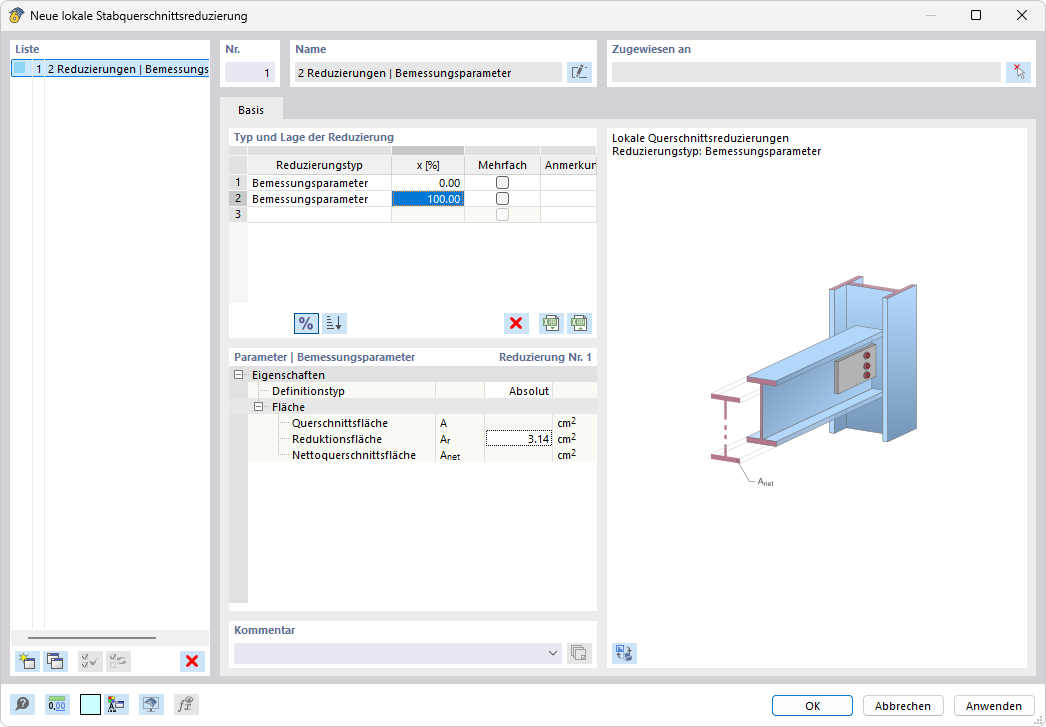

Beachten Sie, dass Sie beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen die Querschnittsschwächung durch die Schraubenlöcher beim Tragfähigkeitsnachweis berücksichtigen müssen. Aber keine Sorge, das lässt sich im Programm einfach umsetzen. Im Add-On Stahlbemessung geben Sie eine lokale Stabquerschnittsreduzierung ein – und fertig. An allen relevanten Stellen können Sie die Reduzierung des Querschnitts als Absolutwert oder prozentualen Anteil der Gesamtfläche eingeben.
Stahlbemessung | Zugnachweis unter Berücksichtigung einer reduzierten Querschnittsfläche (z. B. Lochschwächung)
![Modell einer Holzbühne](/de/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![KB 001840 | Brandschutznachweise für Stahlbauteile mit Feuerverzinkung in RFEM 6 / RSTAB 9](/de/webimage/040242/3508894/Brandschutzkonfiguration_verzinkte_Oberfläche.png?mw=512&hash=85254b478988eacaf9325fbc3b824d618a71d0e3)
![FE-Modell einer Stahlverbindung](/de/webimage/052000/4028244/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Stahlverbindungen modelliert im Add-On Stahlanschlüsse](/de/webimage/051920/4022201/EN-DE-1.png?mw=512&hash=93381a43ac2b4cf28461d64455ce2feeb2889924)
![Feature 002672 | Stabilitäts- und Querschnittsnachweise für kaltgeformte Querschnitte nach EN 1993-1-3](/de/webimage/043981/3598190/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Zum Erklärvideo![Feature 002425 | Eigenform für Forminstabilität](/de/webimage/032067/3327671/BucklingShape_BibRFEM_DE.jpg?mw=512&hash=ceb81e1242a44c14dbbe5d2ee3a8686a3b4c504a)
Bei der Bemessung nach EN 1993-1-1 kann in RFEM 6 und RSTAB 9 die Eigenform für die Forminstabilität des Querschnitts grafisch ausgegeben werden, auch für RSECTION-Querschnitte.
Die Eigenform lässt sich auch in RSECTION 1 für Bibliotheks-Querschnitte ausgeben.
![Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4](/de/webimage/047232/3686707/DE01.png?mw=512&hash=970d9d1eb21ca6f56bfa45c522d859f4350e3631)
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Begrenzung des Stegblechatmens nach EN 1993-2)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
![Dialog 'Stab bearbeiten', Register 'Durchbiegung und Bemessungsauflager'](/de/webimage/025658/3280172/Image.png?mw=512&hash=b7b6d54d6415d0b317ba17ec32a0eb5bc72908d8)
In RFEM/RSTAB haben Sie die Möglichkeit, die Last- bzw. Ergebniskombinationen, welche für den Grenzzustand der Gebrauchstauglichkeit notwendig sind, zu erzeugen sowie anschließend zu berechnen. Diese Bemessungssituationen wählen Sie im Add-On Stahlbemessung für den Durchbiegungsnachweis aus. Dementsprechend werden die berechneten Verformungswerte je nach eingegebener Überhöhung und Bezugssystem an jeder Stelle des Stabes ermittelt. Letztendlich können Sie diese Verformungswerte den Grenzwerten gegenüberstellen.
Wussten Sie schon? Den einzuhaltenden Grenzwert für die Verformung können Sie für jedes Bauteil individuell in den Gebrauchstauglichkeitskonfigurationen einstellen. Als zulässiger Grenzwert definieren Sie die max. Verformung in Abhängigkeit von der Bezugslänge. Über die Festlegung von Bemessungsauflagern ist Ihnen eine Segmentierung der Bauteile möglich, sodass für jede Nachweisrichtung die zugehörige Bezugslänge automatisch ermittelt werden kann.
Anhand der Lage der zugeordneten Bemessungsauflager wird zudem automatisch die Unterscheidung zwischen Trägern und Kragträgern vorgenommen, sodass der Grenzwert passend dazu ermittelt wird.
