- Für ein neues Anschlussmodell muss ein Knoten im RFEM-Modell ausgewählt werden
- Nach Auswahl eines Knotens werden die am Knoten angeschlossenen Stäbe automatisch erkannt und zugeordnet

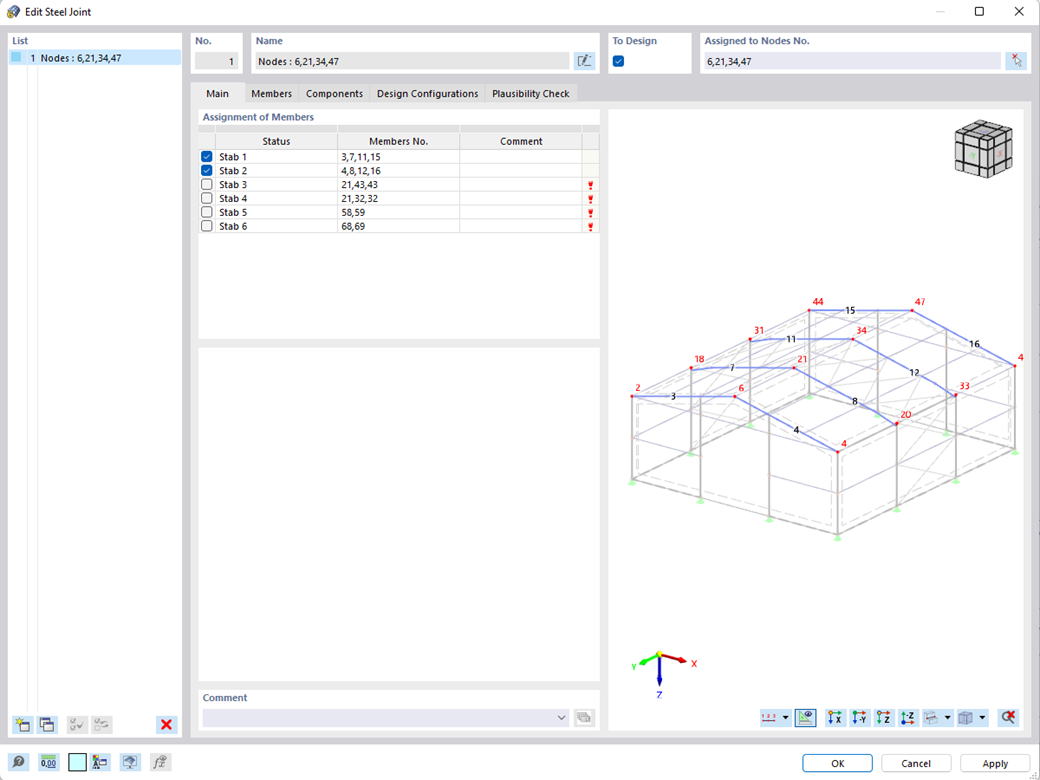

- Im Eingabefenster für die Stäbe sind diejenigen auszuwählen, die dem Anschluss zugewiesen werden
- Die von uns markierten Stäbe werden rechts im Vorschaufenster angezeigt
- Die Anschlüsse können für mehrere Knoten eines Tragwerks modelliert werden.
- Zur Einstellung der Stäbe sind diejenigen auszuwählen, die unterstützt werden sollen
Knoten und Stäbe für neue Verbindung auswählen | Stahlanschlüsse
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit programmseitigen Musteranschlüssen sowie benutzerdefinierten Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
Im Add-On Stahlanschlüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum ErklärvideoIm Add-On "Stahlanschlüsse" haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen. Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Vorgespannte Schrauben sind spezielle Schrauben, die im Stahlbau verwendet werden, um eine hohe Klemmkraft zwischen den verbundenen Bauteilen zu erzeugen. Diese Klemmkraft bewirkt eine Reibung zwischen den Bauteilen, die die Übertragung von Kräften ermöglicht.
Funktionsweise
Vorgespannte Schrauben werden mit einem bestimmten Drehmoment angezogen, wodurch sie sich dehnen und eine Zugkraft erzeugen. Diese Zugkraft wird auf die verbundenen Bauteile übertragen und führt zu einer hohen Klemmkraft. Die Klemmkraft verhindert ein Lösen der Verbindung und sorgt für eine sichere Kraftübertragung.
Vorteile
- Hohe Tragfähigkeit: Vorgespannte Schrauben können hohe Kräfte übertragen.
- Geringe Verformung: Sie minimieren die Verformung der Verbindung.
- Ermüdungsfestigkeit: Sie sind widerstandsfähig gegen Ermüdung.
- Einfache Montage: Sie sind relativ einfach zu montieren und demontieren.
Berechnung und Bemessung
Die Berechnung von vorgespannten Schrauben erfolgt in RFEM mittels des durch das Add-On "Stahlanschlüsse" generierten Analyse-FE-Modells. Dabei werden Klemmkraft, Reibung zwischen den Bauteilen, Scherfestigkeit der Schrauben und Tragfähigkeit der Bauteile berücksichtigt. Die Bemessung erfolgt nach DIN EN 1993-1-8 (Eurocode 3) oder der US-Norm ANSI/AISC 360-16. Das erstellte Analysemodell inklusive Ergebnisse kann als eigenständiges RFEM-Modell gespeichert und verwendet werden.
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, Verbindungen von Stäben mit zusammengesetzten Querschnitten zu bemessen. Zudem können Sie Anschlussbemessungen für nahezu alle dünnwandigen Querschnitte der RFEM-Bibliothek durchführen.
