RF-IMP/RSIMP | Eingabe

Das Modul wertet die Vorformung eines Lastfalls, die Eigenformen einer Stabilitätsberechnung oder einer dynamischen Berechnung aus. Aufgrund dieser Ausgangsverformung kann entweder das Modell vorverformt werden oder es kann ein Lastfall mit Ersatzimperfektionen für Stäbe erzeugt werden.

Für Tragwerke mit Flächen- und Volumenelementen (nur RFEM) sowie mit Stäben eignet sich besonders das vorverformte Ersatzmodell. Der Anwender braucht nur noch den Maximalwert vorgeben, auf den die Verformung skaliert werden soll. Alle FE-Knoten bzw. Modellknoten werden dann affin zur Ausgangsverformung skaliert.

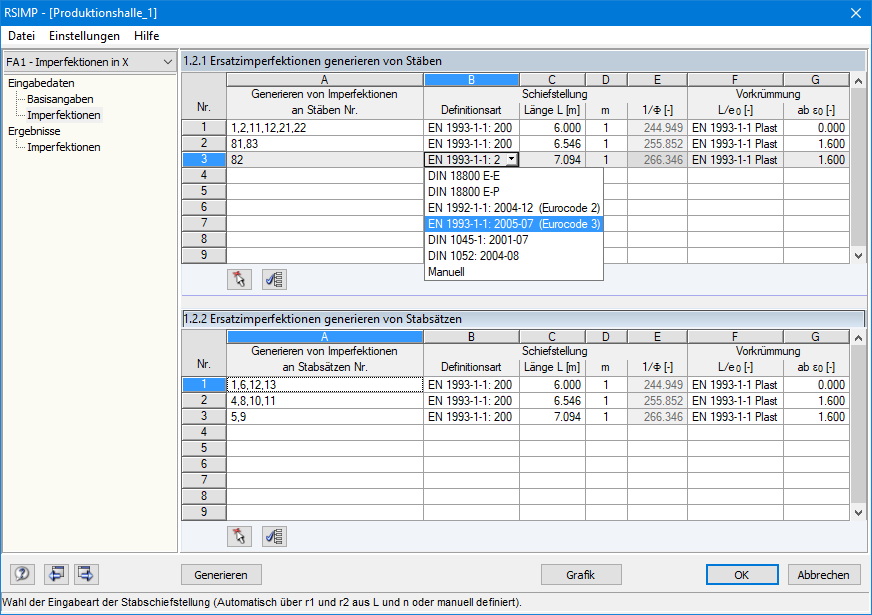

Ersatzimperfektionen eignen sich für Stabwerke. In einer zusätzlichen Maske sind die Schiefstellungen und Vorkrümmungen von Stäben und Stabsätzen zu definieren. Sie können entweder automatisch nach Normen erzeugt oder manuell definiert werden. Folgende Normen stehen zur Auswahl:

  • Europäische Union | Fahne EN 1992:2004
  • Europäische Union | Fahne EN 1993:2005
  • DE | Fahne DIN 18800:1990-11
  • DE | Fahne DIN 1045-1:2001-07
  • DE | Fahne DIN 1052:2004-08

Es wird immer nur die Imperfektion angesetzt, die sich entsprechend der Ausgangsverformung am jeweiligen Stab ergibt. Außerdem können die Abminderungsfaktoren berücksichtigt werden. Somit ist ein wirtschaftlicher Ansatz der Imperfektion möglich.



;
