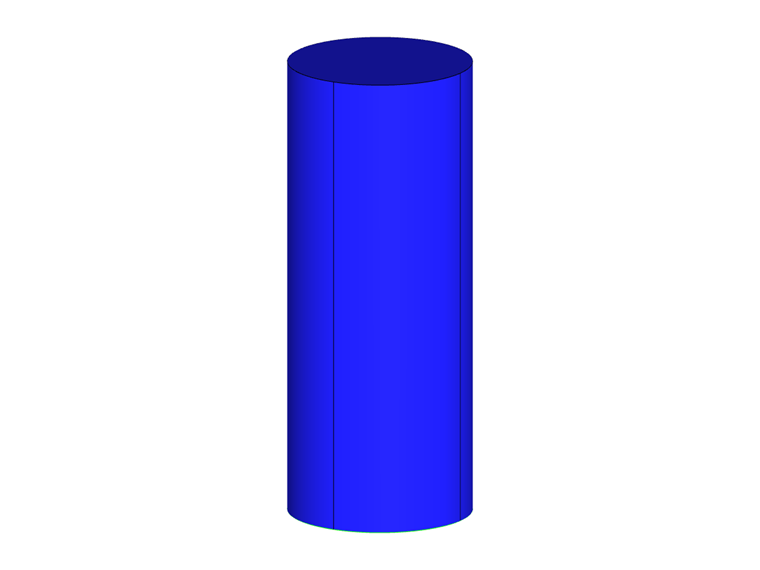

In Bild 01 ist links ein runder Behälter dargestellt, auf dem eine über die Höhe veränderliche Last in Flächennormalenrichtung aufgebracht wurde. Die Darstellung der freien Last bezieht sich dabei immer auf eine in der definierten Ebene liegende Fläche (hier die XZ-Ebene), deren Normale in Richtung der freien Achse (hier die x-Achse) liegt.
Um eine über die Höhe (z-Achse) veränderliche Last zu erhalten, muss die Funktion "Veränderlich" bei "In Z-Richtung" aktiviert sein. Über den zugehörigen Button können dann die Lasten an den gewünschten Höhenkoten eingestellt werden.
Der Faktor kz ist dabei der Bezug auf den Wert der konstanten Last, wie in der Abbildung grün dargestellt.

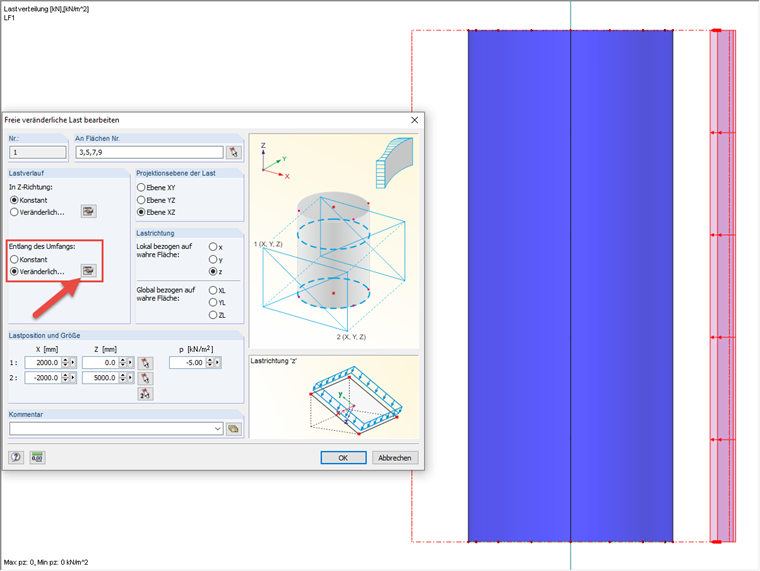

In Bild 02 ist der gleiche Behälter dargestellt, auf dem aber eine über den Umfang veränderliche Last in Flächennormalenrichtung aufgebracht wurde. Die Darstellung der freien Last bezieht sich dabei wie auch bei der über die Höhe veränderlichen Last immer auf eine in der definierten Ebene liegende Fläche (auch hier die XZ-Ebene). Die Normale in Richtung der freien Achse (hier die y-Achse) stellt stellvertretend die Lastrichtung dar.

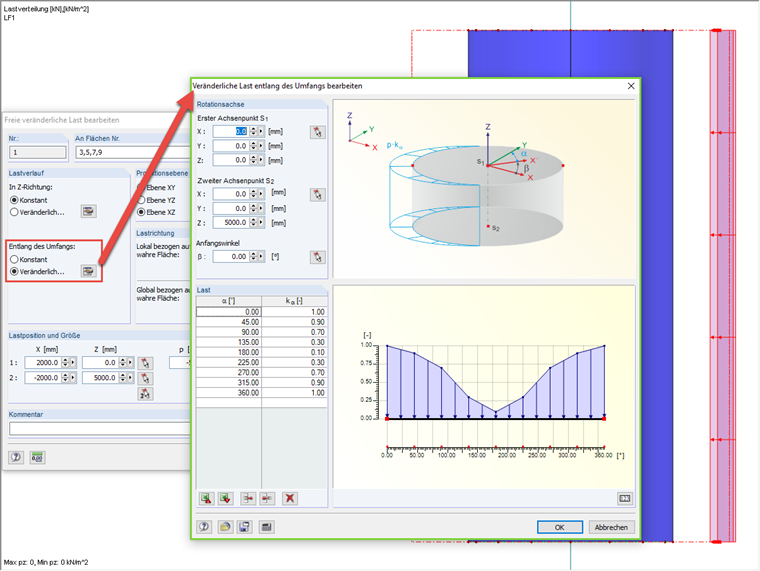

Um eine über den Umfang veränderliche Last zu erhalten, muss die Funktion "Veränderlich" bei "Entlang des Umfangs" aktiviert sein. Über den zugehörigen Button (Bild 03) können dann die Faktoren für die Last samt den Winkeln eingegeben werden, an denen sie auftreten.
Zusätzlich muss noch die Achse angegeben werden, worauf dann der Umfang bezogen wird. Der Faktor kα steht als Bezug auf den Wert der konstanten Last in der Hauptmaske (in der Abbildung grün dargestellt).
Für die Eingabe komplexerer Lastverläufe kann auch die Export- und Importfunktion für Excel genutzt werden.
