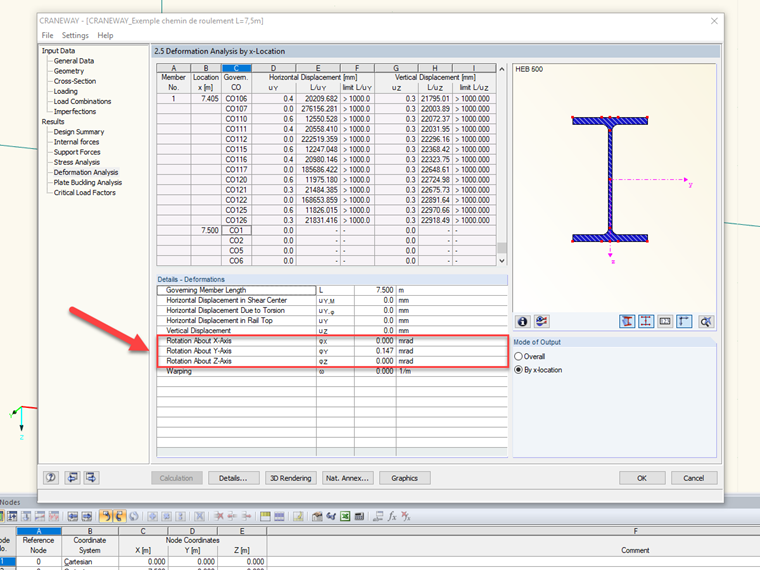

Ja, die Rotationsverformungen sind in KRANBAHN verfügbar. Klicken Sie dazu in der Ergebnisliste auf "Verformungsnachweis". Anschließend kann der Ausgabemodus "x-stellenweise" gewählt und der gewünschte Auflagerpunkt ausgewählt werden. Die Rotationsverformungswerte können in der Tabelle "Details" angezeigt werden.
GZG-Rotationsverformungen eines Kranbahnträgers

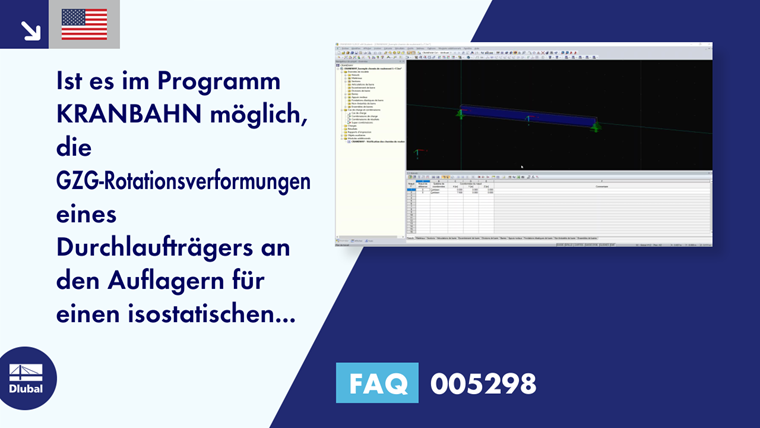

Ist es im Programm KRANBAHN möglich, die GZG-Rotationsverformungen eines Durchlaufträgers an den Auflagern für einen isostatischen Träger in der Stegebene zu ermitteln?
Antwort:
