Antwort:
Ja, dies ist auch bei Stabergebnissen möglich.

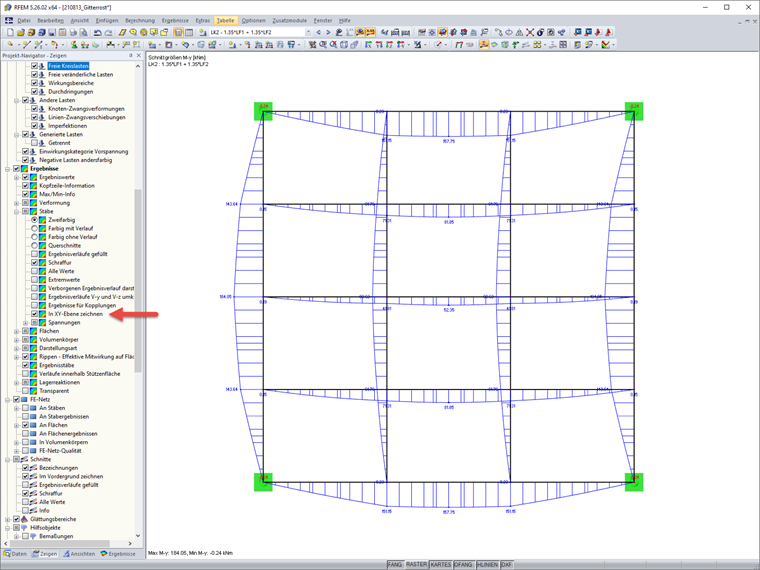

Sie können dies im Zeigen-Navigator bei der Ergebnisdarstellung der Stäbe einstellen.
Stabergebnisse in XY-Ebene

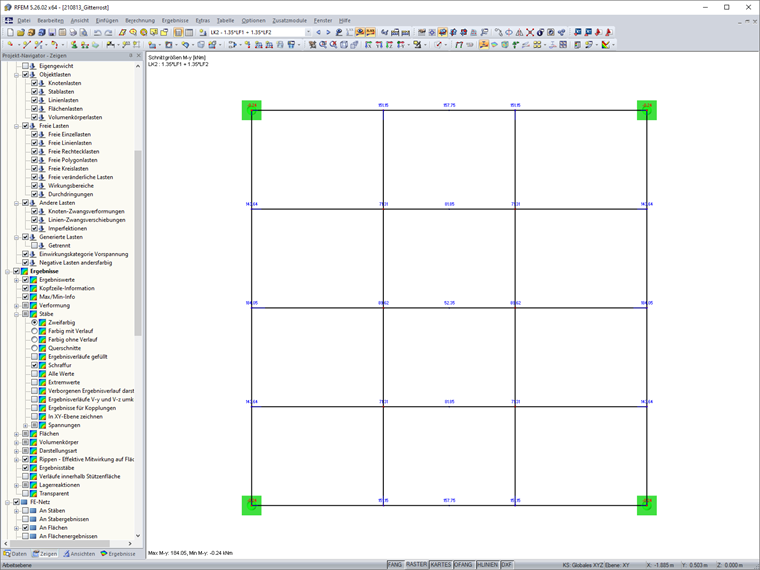

Ich möchte die Stabergebnisse in der Draufsicht auswerten. Kann man die Ergebnisse in die XY-Ebene zeichnen lassen?
