Querschnittsnachweis in STAHL EC3

Wieso erhalte ich für den Querschnittsnachweis nach 6.2.9.1 im Zusatzmodul STAHL EC3 eine Ausnutzung? Weshalb wird bei der Gleichung (6.36) ein * angefügt?

Antwort:

In der Norm wird unter Gleichung (6.31) MEd < MN,Rd angegeben. Diese Bedingung beschreibt aber keine Querschnittsausnutzung. Wir haben daher die Gleichung (6.36), welche die Ermittlung von MN,Rd beschreibt, in die Gleichung (6.31) eingesetzt (rechte Seite) und so umgestellt, dass man eine Ausnutzung gegen 1 ausgeben kann.

DIN EN 1993-1-1 Abs.6.2.9.1 Beanspruchung M+N
(2)   MEd<MN,Rd
(5)   Bei gewalzten I-oder H-Querschnitten
                            MN,y,Rd=Mpl,y,Rd*(1-n)/(1-0,5*a)
(1-0,5*a)*MN,y,Rd=Mpl,y,Rd*(1-n)
                 (1-0,5*a)*MN,y,RdMpl,y,Rd=(1-n)    mit   n=NEd/Npl,Rd
   (1-0,5*a)*MN,y,RdMpl,y,Rd+NEdNpl,Rd=1,0
     (1-0,5*a)*M(Ed)Mpl,y,Rd+NEdNpl,Rd<1,0
Formel 6.31 mit 6.36 umgestellt EC3 Kapitel 6.3.4

Da diese Gleichung in der Norm in dieser Form nicht vorkommt, wird sie mit einem * versehen.

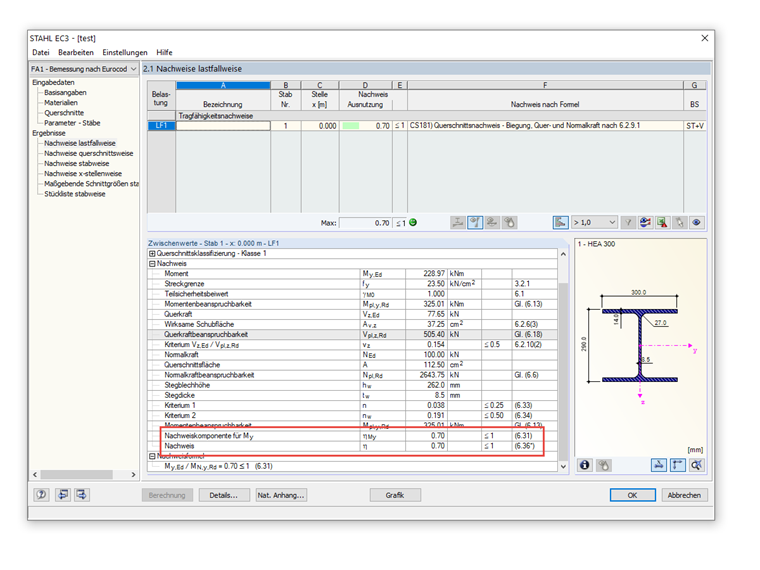

Querschnittsnachweis
Querschnittsnachweis
