Antwort:

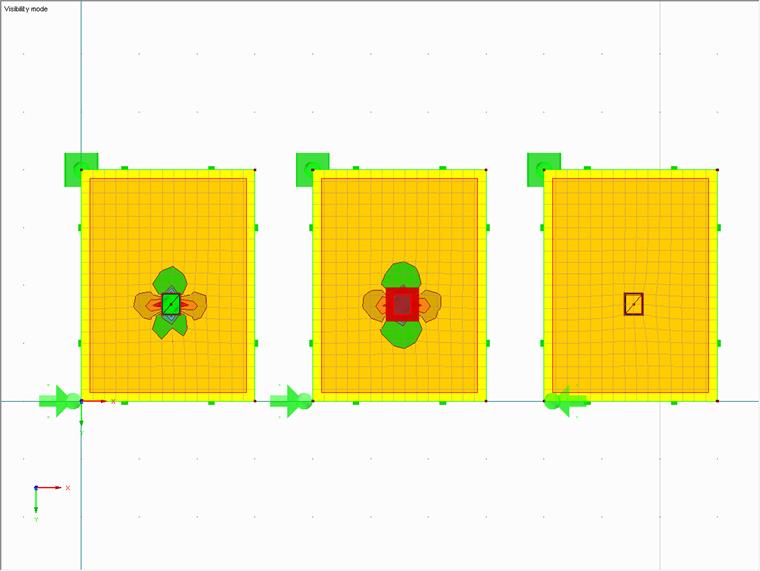

Die Last innerhalb dieses Bereichs wird nicht berücksichtigt, was man am Beispiel in Bild 01 gut erkennen kann. Hier wurde eine homogene Temperaturlast (nur Tc) aufgebracht, welche zu Spannungsspitzen führt, obwohl sich die Fläche frei ausdehnen kann.

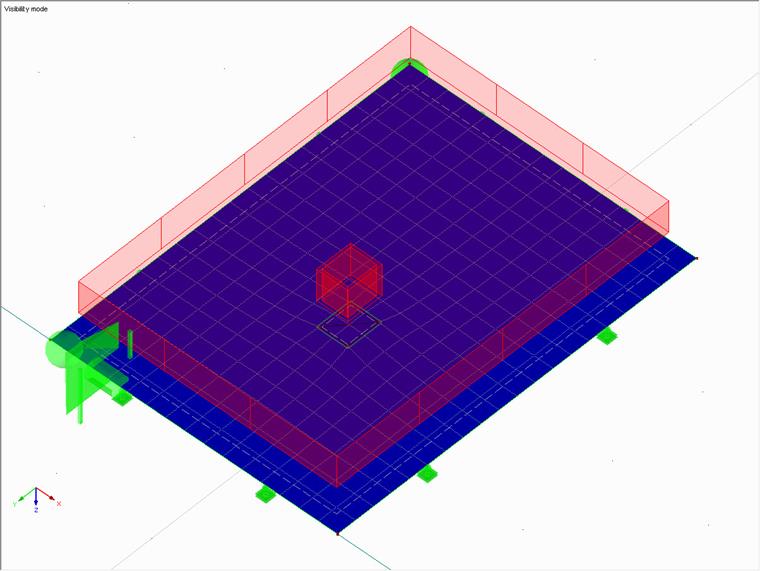

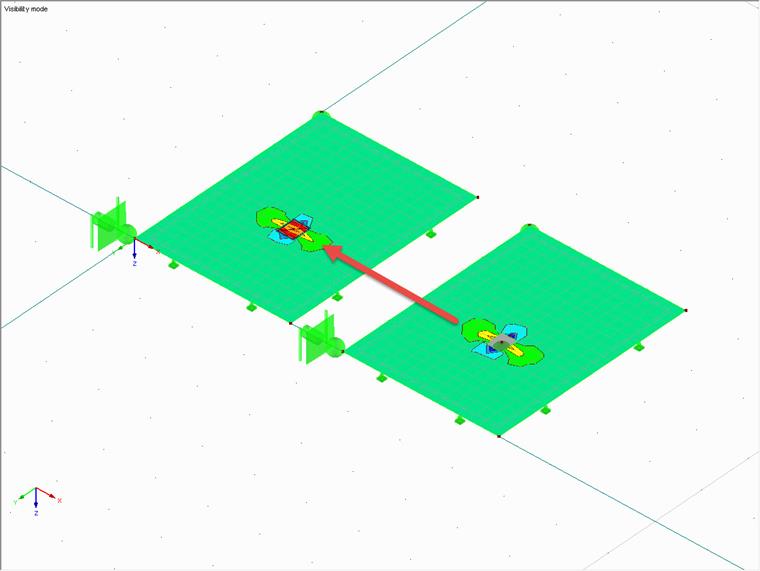

Wenn die Berücksichtigung der Last wichtig ist, kann das Lager auch manuell modelliert werden. Dazu wird lediglich eine Öffnung in Größe der Stütze angelegt und darin eine neue Fläche entsprechend der umgebenden Fläche erzeugt (siehe Bild 02). Die Werte für die Federsteifigkeiten können dem Dialog entnommen werden (siehe Bild 03).
Eine so belastete Fläche ist bei einer Temperaturlast dann auch spannungsfrei, wie in Bild 04 zu sehen.
