Frage

Wie kann ich Stabeigenschaften auf bereits angelegte Stäbe übertragen?


Antwort:

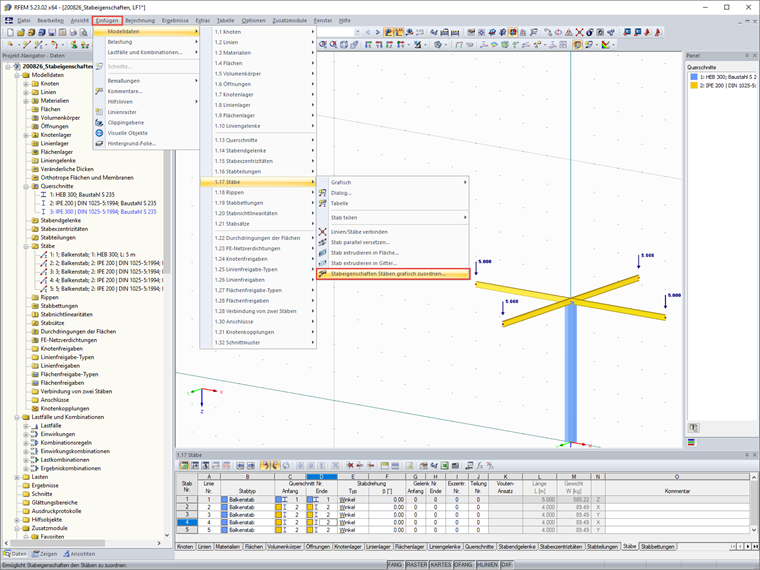

Sie können dazu zum Beispiel die Funktion "Stabeigenschaften grafisch zuordnen" verwenden.

Mit dieser Funktion können die Stab-Definitionskriterien Querschnitt, Gelenk und Exzentrizität grafisch auf bereits angelegte Stäbe übertragen werden.

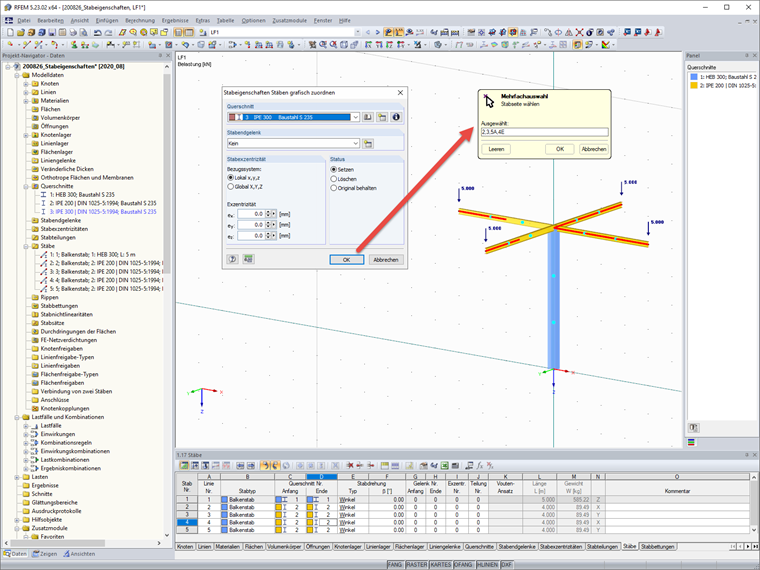

Nach Bestätigung des Dialoges mit [OK] sind die Stäbe grafisch in den Drittelspunkten geteilt. Nun können die Stabseiten angeklickt werden, die die gewählten Eigenschaften (z. B. ein Gelenk) erhalten sollen. Wird ein Stab im Mittelbereich angeklickt, so wird das Gelenk oder die Exzentrizität beiden Stabenden zugeordnet.

Eine detaillierte Beschreibung der Funktion finden Sie auch im RFEM - Online-Handbuch.
