Ich habe einen eingespannten Rohrquerschnitt in eine Fläche zerlegt. Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. Was ist zu tun?

Q: Ich habe einen eingespannten Rohrquerschnitt in eine Fläche zerlegt. Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. Was ist zu tun?

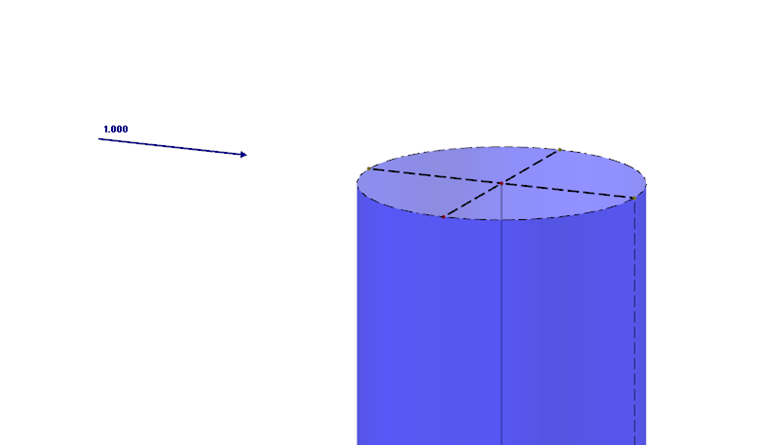

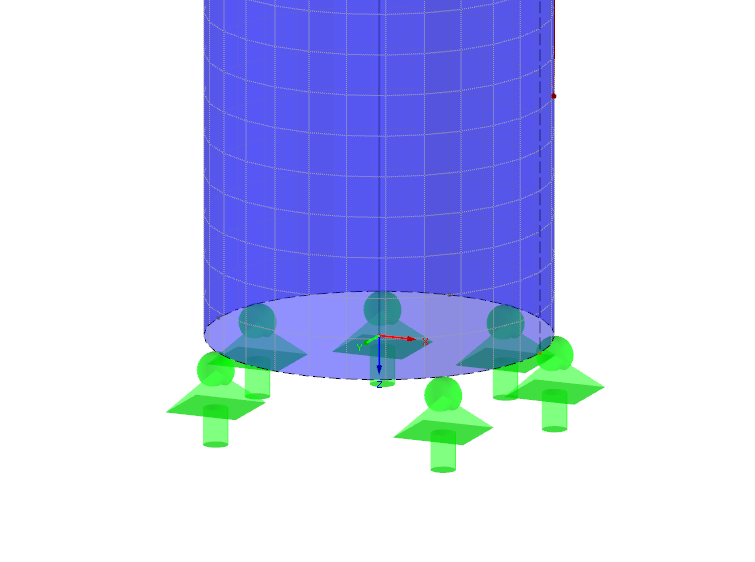

Nach dem Zerlegen des Rohrstabes in eine Fläche ist diese nicht mehr mit dem ursprünglichen Knotenlager verbunden. Für die neu entstandenen Linien am Rohranfang empfiehlt sich ein Linienlager, siehe Bild 01.Auch die Knotenlast ist nicht mehr mit dem ursprünglichen Stab verbunden. Hier empfiehlt sich zur Lasteinleitung eine Auskreuzung aus Starrstäben, siehe Bild 02. Damit wird die Last auf die Randlinien der Fläche übertragen.

Question

Ich habe einen eingespannten Rohrquerschnitt in eine Fl&#228;che zerlegt. Nun erscheinen nach der Berechnung Fehlermeldungen &#252;ber nicht verbundene Knotenlasten sowie Knotenlager. Was ist zu tun?

Accepted Answer

Nach dem Zerlegen des Rohrstabes in eine Fl&#228;che ist diese nicht mehr mit dem urspr&#252;nglichen Knotenlager verbunden. F&#252;r die neu entstandenen Linien am Rohranfang empfiehlt sich ein Linienlager, siehe Bild 01.Auch die Knotenlast ist nicht mehr mit dem urspr&#252;nglichen Stab verbunden. Hier empfiehlt sich zur Lasteinleitung eine Auskreuzung aus Starrst&#228;ben, siehe Bild 02. Damit wird die Last auf die Randlinien der Fl&#228;che &#252;bertragen.
