8. Juni 2020

Modellierung eines ebenen Rahmens mit gelenkigen Stützenanschlüssen

Wie modelliere ich einen ebenen Rahmen, der in sich biegesteif ist und an den Stützen gelenkig angeschlossen ist?


Antwort:

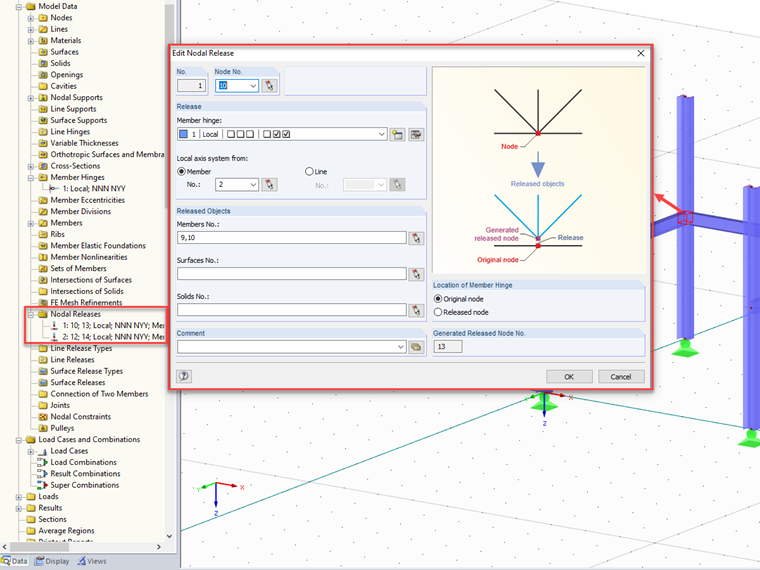

Hierzu empfiehlt es sich, Knotenfreigaben zu verwenden. Diese ermöglichen eine Übertragung von Biegemomenten in der Rahmenebene als eine Übertragung von Normal- und Querkräften an die Stützen.

Die freizugebenden Knoten sind die jeweiligen Eckknoten mit einem Momentengelenk als Stabendgelenk. Die freigegeben Objekte sind die horizontalen Stäbe in der Rahmenebene, die an den Eckknoten anschließen.
