Berechnung der idealen Verzweigungslast für Drillknicken in RF-/STAHL EC3

Q: Nach welcher Formel wird in RF-/STAHL EC3 die ideale Verzweigungslast für Drillknicken Ncr,T berechnet?

Die ideale Verzweigungslast für Drillknicken Ncr,T berechnet sich wie folgt:

Nach welcher Formel wird in RF-/STAHL EC3 die ideale Verzweigungslast für Drillknicken N_cr,T berechnet?

Antwort:

Die ideale Verzweigungslast für Drillknicken N_cr,T berechnet sich wie folgt:

N_{cr, T} = \frac{1}{i_{M}^{2}} \cdot (\frac{π \cdot E \cdot I_{w}}{L_{T}^{2}} + G \cdot I_{t})

i_{M} = \sqrt{i_{u}^{2} + i_{v}^{2} + u_{M}^{2} + v_{M}^{2}}

E	Elastizitätsmodul
G	Schubmodul
I_w	Wölbwiderstand
I_t	Torsionsträgheitsmoment
i_u, i_v	Hauptträgheitsradien
u_M, v_M	Koordinaten des Schubmittelpunktes im Hauptachsensystem
L_T	Drillknicklänge

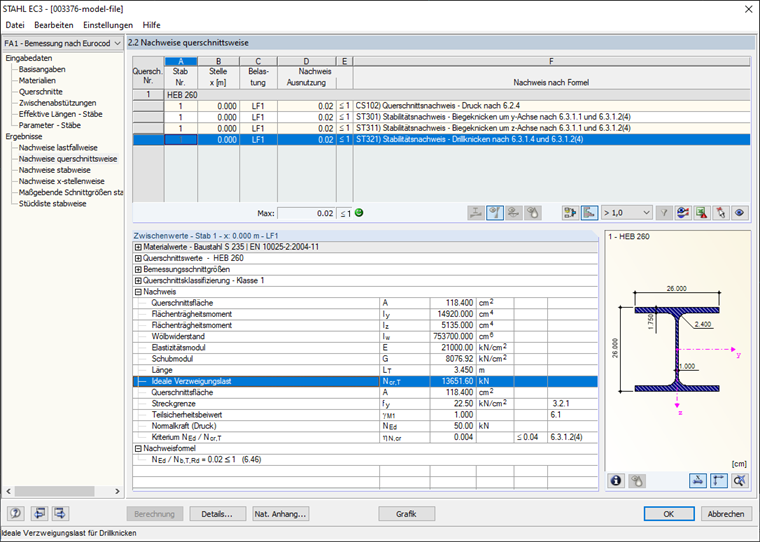

Ideale Verzweigungslast für Drillknicken

Autor

Frau von Bloh bietet im Kundensupport Hilfestellung für unsere Anwender und ist zudem für die Entwicklung des Programms RSECTION sowie für den Stahl- und Aluminiumbau zuständig.

Referenzen

Roik, K.; Carl, J.; Lindner, J.: Biegetorsionsprobleme gerader dünnwandiger Stäbe. Berlin: Ernst & Sohn, 1972

;
