Im Brandschutznachweis in RF-BETON Stäbe werden einwirkende Schnittgrößen, zum Beispiel My,Ed,fi, angesetzt, die nicht den Schnittgrößen der zugrundeliegenden Schnittgrößenermittlung entsprechen. Was ist der Hintergrund?

Q: Im Brandschutznachweis in RF-BETON Stäbe werden einwirkende Schnittgrößen, zum Beispiel My,Ed,fi, angesetzt, die nicht den Schnittgrößen der zugrundeliegenden Schnittgrößenermittlung entsprechen. Was ist der Hintergrund?

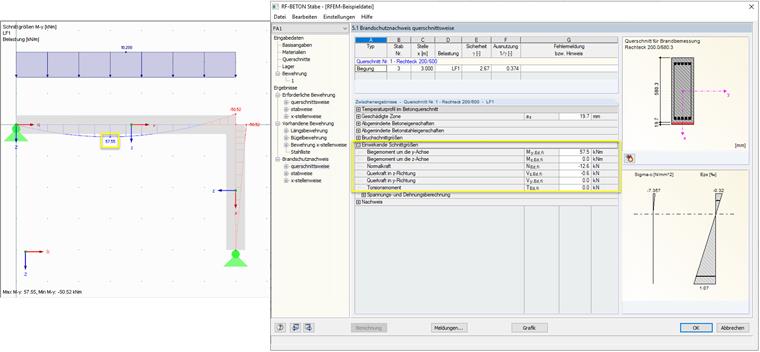

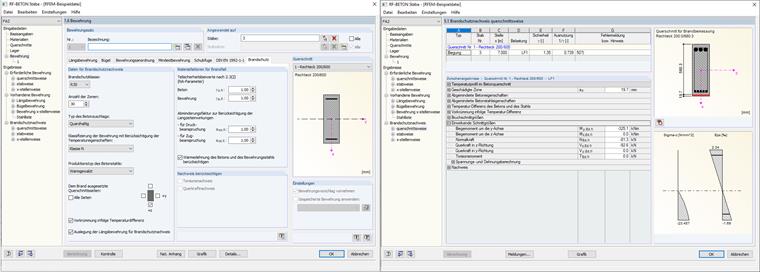

Im Brandschutznachweis werden die einwirkenden Schnittgrößen erneut ermittelt, wenn die Wärmedehnung des Betons und des Bewehrungsstahls und die Vorkrümmung infolge Temperaturdifferenz berücksichtigt wird (Bild 01).Werden die Wärmedehnungen und die Vorkrümmung nicht berücksichtigt, sollten die einwirkenden Schnittgrößen den Schnittgrößen der Berechnung aus RFEM oder RSTAB entsprechen (Bild 02).Inwiefern es zulässig ist, die Wärmedehnungen und Vorkrümmungen zu deaktivieren, ist im Zusammenhang mit der zugrunde gelegten Norm zu prüfen.

Question

Im Brandschutznachweis in RF-BETON St&#228;be werden einwirkende Schnittgr&#246;&#223;en, zum Beispiel My,Ed,fi, angesetzt, die nicht den Schnittgr&#246;&#223;en der zugrundeliegenden Schnittgr&#246;&#223;enermittlung entsprechen. Was ist der Hintergrund?

Accepted Answer

Im Brandschutznachweis werden die einwirkenden Schnittgr&#246;&#223;en erneut ermittelt, wenn die W&#228;rmedehnung des Betons und des Bewehrungsstahls und die Vorkr&#252;mmung infolge Temperaturdifferenz ber&#252;cksichtigt wird (Bild 01).Werden die W&#228;rmedehnungen und die Vorkr&#252;mmung nicht ber&#252;cksichtigt, sollten die einwirkenden Schnittgr&#246;&#223;en den Schnittgr&#246;&#223;en der Berechnung aus RFEM oder RSTAB entsprechen (Bild 02).Inwiefern es zul&#228;ssig ist, die W&#228;rmedehnungen und Vorkr&#252;mmungen zu deaktivieren, ist im Zusammenhang mit der zugrunde gelegten Norm zu pr&#252;fen.

Unterschiedliche Schnittgrößen im Brandschutznachweis in RF-BETON

Im Brandschutznachweis in RF-BETON Stäbe werden einwirkende Schnittgrößen, zum Beispiel M_y,Ed,fi, angesetzt, die nicht den Schnittgrößen der zugrundeliegenden Schnittgrößenermittlung entsprechen. Was ist der Hintergrund?
