Gibt es in Revit die Möglichkeit die Dlubal spezifischen Stabtypen anzusteuern? So sollen beispielsweise die Rundstäbe eines Windverbandes als Zugstab und nicht als Balkenstab übergeben werden.

Q: Gibt es in Revit die Möglichkeit die Dlubal spezifischen Stabtypen anzusteuern? So sollen beispielsweise die Rundstäbe eines Windverbandes als Zugstab und nicht als Balkenstab übergeben werden.

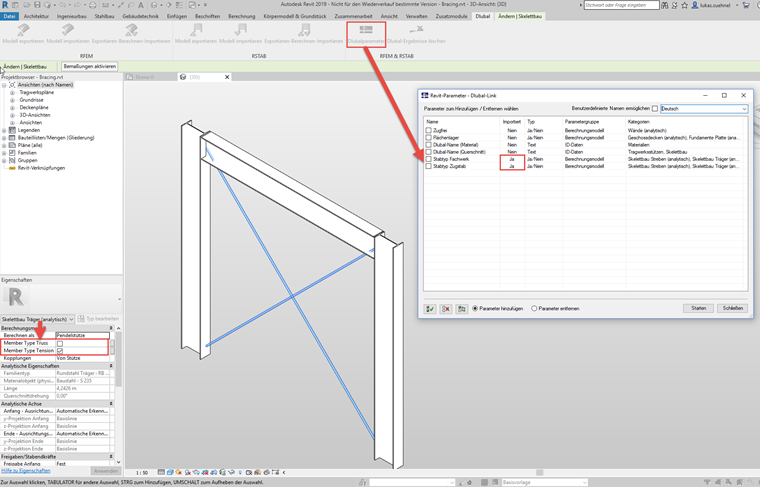

Dies ist bedingt möglich. Für die Stabtypen "Zugstab" sowie "Fachwerkstab" können in Revit sogenannte "Dlubalparameter" aktiviert werden. Nach Aktivierung können diese beiden Parameter in den analytischen Stabeigenschaften angesteuert werden. RFEM liest diese Information während des Importes aus Revit aus und weist den entsprechenden Stäben die zugewiesenen Stabtypen zu. Die Vorgehensweise wird im beigefügten Video gezeigt.Beim Export von RFEM nach Revit werden die Dlubalparameter automatisch aktiviert. Die Stabtypen werden entsprechend der RFEM-Datei zugewiesen. Nicht unterstützte Stabtypen werden als indirekt als "Balkenstab" hinterlegt.

Question

Gibt es in Revit die M&#246;glichkeit die Dlubal spezifischen Stabtypen anzusteuern? So sollen beispielsweise die Rundst&#228;be eines Windverbandes als Zugstab und nicht als Balkenstab &#252;bergeben werden.

Accepted Answer

Dies ist bedingt m&#246;glich. F&#252;r die Stabtypen "Zugstab" sowie "Fachwerkstab" k&#246;nnen in Revit sogenannte "Dlubalparameter" aktiviert werden. Nach Aktivierung k&#246;nnen diese beiden Parameter in den analytischen Stabeigenschaften angesteuert werden. RFEM liest diese Information w&#228;hrend des Importes aus Revit aus und weist den entsprechenden St&#228;ben die zugewiesenen Stabtypen zu. Die Vorgehensweise wird im beigef&#252;gten Video gezeigt.Beim Export von RFEM nach Revit werden die Dlubalparameter automatisch aktiviert. Die Stabtypen werden entsprechend der RFEM-Datei zugewiesen. Nicht unterst&#252;tzte Stabtypen werden als indirekt als "Balkenstab" hinterlegt.

Steuerung von Dlubal-Stabtypen in Revit

Gibt es in Revit die Möglichkeit die Dlubal spezifischen Stabtypen anzusteuern? So sollen beispielsweise die Rundstäbe eines Windverbandes als Zugstab und nicht als Balkenstab übergeben werden.
