Modellierung und Bemessung eines Deckensprungs

Wie kann ich in RFEM einen Deckensprung modellieren und bemessen?


Antwort:

Grundsätzlich stellt sich die Frage, ob die Berücksichtigung eines Deckensprungs im statischen Modell von Relevanz ist oder nicht.

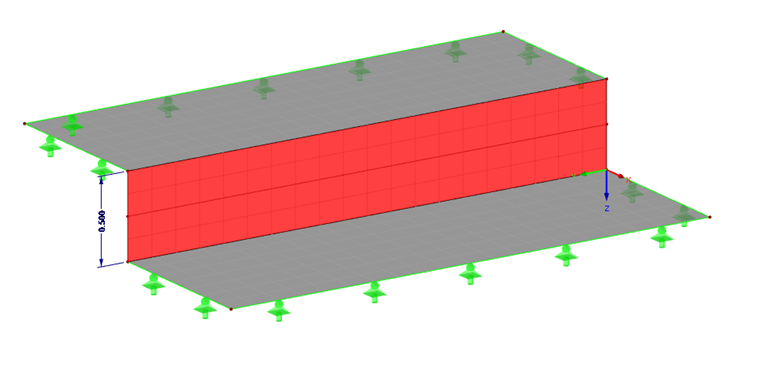

Soll der Deckensprung bei der Schnittgrößenermittlung berücksichtigt werden, kann dieser als Flächenmodell (Faltwerk) modelliert werden (siehe Bild 01). Es entstehen zwei horizontale Flächen (Decken) und eine vertikale Fläche (Höhenversatz). Die Flächen können dann mit RF-BETON Flächen bemessen werden.

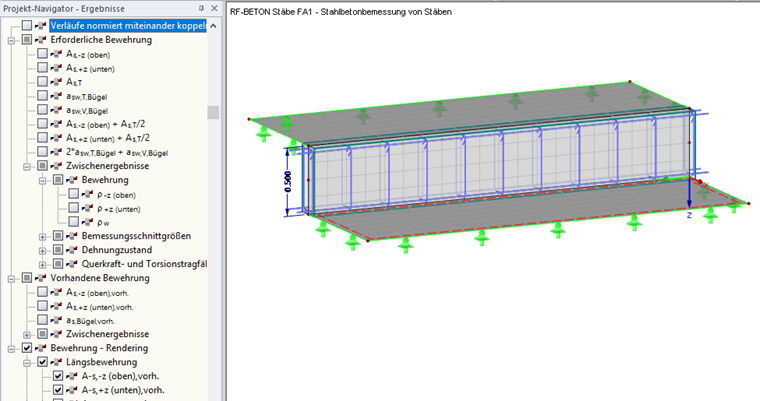

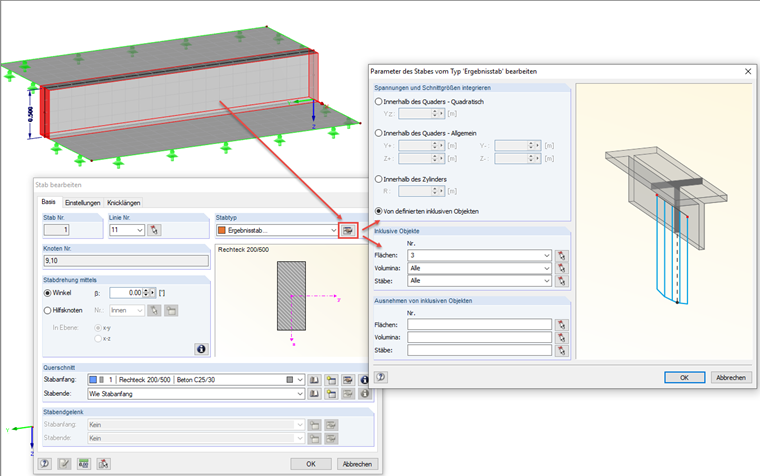

Optional lassen sich die Flächenschnittgrößen, die im Deckensprung auftreten, auch als Stabschnittgrößen aufintegrieren. Hierzu ist der Stabtyp "Ergebnisstab" zu empfehlen (siehe Bild 02). Die Schnittgrößen des Ergebnisstabes können anschließend für die Bemessung in RF-BETON Stäbe verwendet werden (siehe Bild 03).


Weitere Informationen zur Verwendung von Ergebnisstäben bei der Deckenbemessung finden Sie in zwei Fachbeiträgen unserer Knowledge Base.


Autor

Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
