Gibt es eine Möglichkeit, den Verlauf von Linienlagerkräften mit beliebig vielen Wertangaben grafisch darzustellen?In der Standardeinstellung sind nur 2 Werte angegeben.

Question

Gibt es eine M&#246;glichkeit, den Verlauf von Linienlagerkr&#228;ften mit beliebig vielen Wertangaben grafisch darzustellen?In der Standardeinstellung sind nur 2 Werte angegeben.

Accepted Answer

An dem Ergebnisverlauf der Linienlager werden voreingestellt nur zwei Werte (max und min) angezeigt.Mittels des "Zeigen"-Navigators k&#246;nnen Sie jedoch auch alle Werte zur Anzeige bringen:"Ergebnisse" → "Lagerreaktionen" → "Tats&#228;chlich" → "Alle Werte"Die Teilung ist dabei abh&#228;ngig vom FE-Netz, an jedem FE-Knoten wird ein Wert ausgegeben.  So k&#246;nnen Sie z. B. durch eine FE-Netzverdichtung an bestimmten Fl&#228;chen oder Linien die Teilung beeinflussen. Die numerische Ausgabe in der Ergebnistabelle und somit auch im Ausdruckprotokoll wird dagegen nur durch das globale FE-Netz gesteuert.

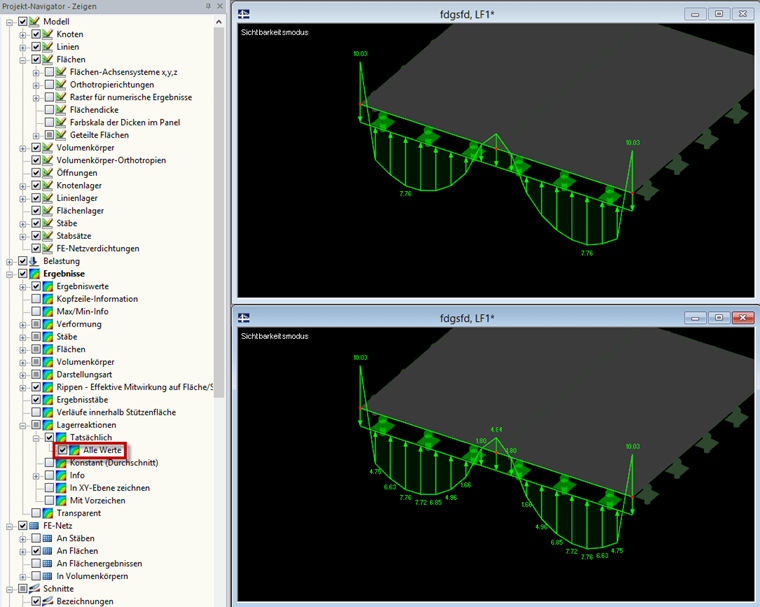

Grafische Darstellung von Linienlagerkräften mit allen Werten
