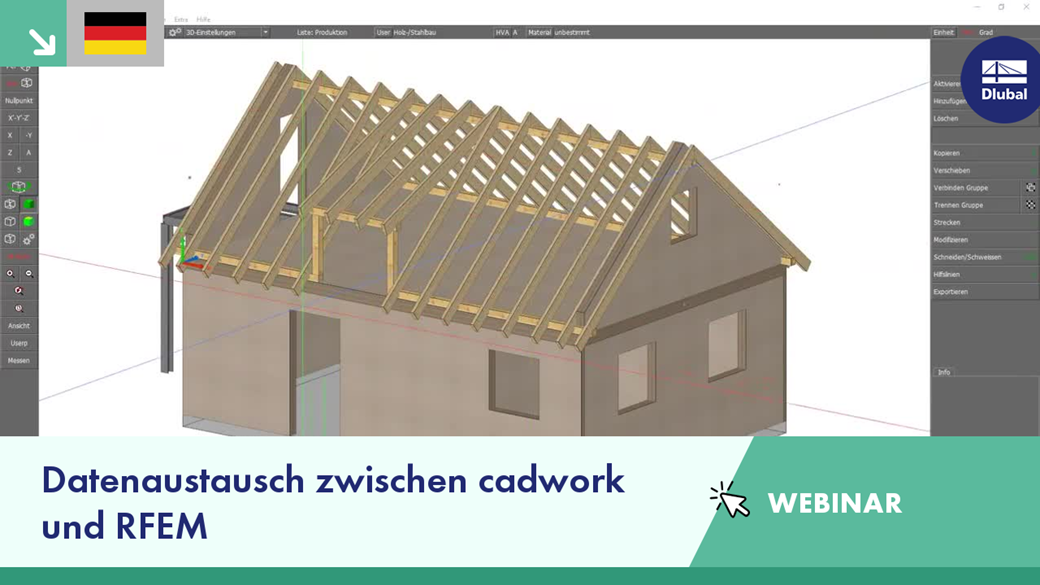

Vorstellung der Features der Schnittstelle cadwork-RFEM
|
|
04:00
Datenaustausch zwischen cadwork und RFEM am Beispiel eines Stabtragwerkes und eines Flächentragwerkes
|
Datenaustausch zwischen cadwork und RFEM
Veranstaltung
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:49:58 min
Länge: 00:01:20 min
Knowledge Base
Länge: 00:01:33 min
Länge: 00:00:14 min
Länge: 00:01:12 min
Knowledge Base
Länge: 00:00:07 min
Länge: 00:02:18 min
www.atp.ag_]_LI.jpg?mw=350&hash=f857dc27c07d769fea0cbea4e066888674e6ed45)
Die individuell festgelegten Ausdruckprotokolle in einem RFEM bzw. RSTAB Modell können auf verschiedene Arten ausgeben werden.
Die Schnittstelle zu Autodesk Revit wird bei der Installation von RFEM 5 oder RSTAB 8 mit installiert. Eine nachträgliche Installation des Plug-Ins ist über die Ausführung der DLInstaller.exe möglich.
In Zeiten von BIM wird der Datenaustausch zwischen den einzelnen Disziplinen der Tragwerksplanung und -ausführung immer wichtiger. Da jede Software eigene Spezifikationen auch im Hinblick auf die Bezeichnung von Querschnitten und Materialien hat, bieten RFEM und RSTAB eine Konvertierungstabelle (Mapping File) an.
Nachdem in RF-TENDON die endgültige Spanngliedgeometrie ermittelt wurde, kann der Export in ein CAD-Programm nützlich sein. Dazu steht unter anderem der Export in das Dateiformat .dxf zur Verfügung. Die Exportfunktion ist über einen Rechtsklick in den Arbeitsbereich auswählbar. Nach der Auswahl des DXF-Formats und des Speicherorts können zusätzliche Einstellungen vorgenommen werden.
Die direkte Schnittstelle zu Revit ermöglicht die Aktualisierung des Revit-Modells analog der in RFEM oder RSTAB vorgenommenen Änderungen. Je nach Änderung müssen die Revit-Objekte ggf. regeneriert werden (Löschen des Objektes und anschließende Neugenerierung). Die Neugenerierung erfolgt basierend auf dem RFEM-/RSTAB-Modell.
Möchte man diese Neugenerierung unterdrücken, kann die Option 'Nur Materialien, Dicken und Querschnitte aktualisieren' aktiviert werden. In diesem Fall werden nur die Eigenschaften der Objekte angepasst. Änderungen abweichend von Material, Flächendicke und Querschnitt werden in diesem Fall jedoch unterdrückt.
Im Zusatzmodul RF-BETON Flächen definierte Flächenbewehrungen lassen sich über die direkte Schnittstelle als Bewehrungsobjekte an Revit übergeben. Hierfür können in RF-BETON Flächen optional Flächen-, Rechteck-, Vieleck- und Rundbewehrungsbereiche gewählt werden. Neben Stabbewehrung lässt sich auch Mattenbewehrung übertragen.
Beim Datenaustausch mit Advance Steel über *.smlx-Dateien wird die Schnittstelle automatisch registriert. Das heißt, es können auch *.smlx-Dateien geschrieben werden, wenn keine Version von Advance Steel installiert ist.
In der Konsole steht Ihnen neben JavaScript der Python-High-Level-Funktionsapparat zur Verfügung. Mit der Python-Option bietet Ihnen die Konsole auch im Objekteigenschaftsdialog für das In-App-Skripting die aus dem WebService-Funktionskatalog bekannten Python-High-Level-Funktionen zur weiteren Nutzung an.
Sind die gezeigten Modelle und Präsentationen vom Infotag 2018 frei verfügbar und können Sie mir diese bitte zusenden?
Können Dateien des Programmes FEM-Design der Firma StruSoft in RFEM importiert werden?
Kann ich mit RFEM ein Blockhaus räumlich dreidimensional rechnen?
Ich versuche ein Modell aus cadwork einzulesen. Leider gelingt es mir nicht, die Querschnitte aus cadwork korrekt in RFEM zu übertragen. Haben Sie einen Tipp?
Wenn ich aus AutoCAD ein Modell direkt importiere, ist die Form der "Spline" manchmal nicht korrekt.
Wie modelliert man eine Seilnetzkonstruktion mit Hilfe des Zusatzmoduls RF-FORMFINDUNG?
